RoHS2指令(10物質)適合品
電磁波吸収用途に最適

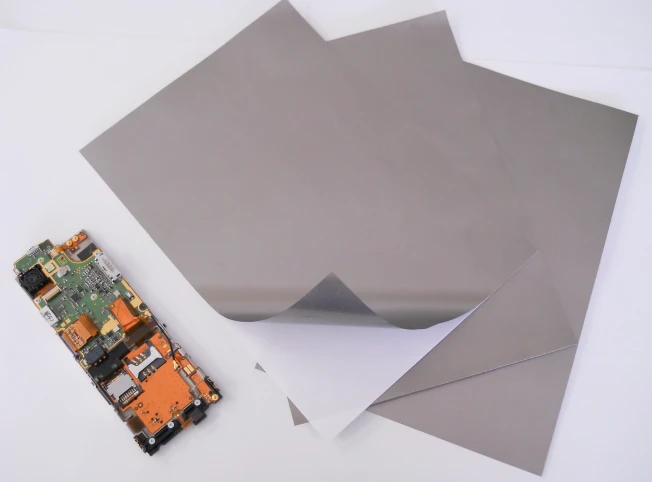

FX-HIシリーズ、FX-MDシリーズは磁性材料と樹脂バインダーからなる電磁波吸収シートで、極めて高い透磁率特性により10MHz～6GHzの広い周波数帯域で電子機器の放射電磁ノイズを抑制します。
FLEXON®は森宮電機の登録商標です。
対応する電磁ノイズ周波数帯
推奨周波数帯 10MHz～6GHz
用途
- 携帯電話やデジタルカメラ、ゲーム機など各種携帯機器の不要電磁ノイズ輻射対策
- PCBのパターン、ハイスピードCPU、LSI、ICからの電磁ノイズ輻射防止
- 各種ケーブルからの不要電磁波輻射防止
- フラットケーブルからの不要放射対策
特長
- 厚さが0.05～0.3mmと薄く、軽量かつ柔軟性に優れるシート状のため、各種携帯機器の基板上でのノイズ対策に最適です。また、耐衝撃性にも優れています。
- 強磁性粉末とゴムバインダーの複合素材で構成され、屈曲面にも貼付できます。
- 加工性に優れ、ご指定寸法への加工も承ります。
仕様
| 品番 | FX3405HI | FX3410HI | FX3420HI | FX3430HI | FX3105MD | FX3110MD | FX3120MD | FX3130MD |
|---|---|---|---|---|---|---|---|---|
| 標準シート厚さ （mm） |
0.05 | 0.1 | 0.2 | 0.3 | 0.05 | 0.1 | 0.2 | 0.3 |
| 標準シート寸法 （mm） |
200×300 | 200×300 | ||||||
| 透磁率 μ' |
190 （at 3MHz） | 130 （at 3MHz） | ||||||
| 推奨 周波数帯域 |
10MHｚ～6GHz(電磁波吸収) | |||||||
| 使用温度範囲 （℃） |
-30～+85 | -30～+85 | ||||||
| 表面抵抗率 （Ω/□） |
＞1×106 | ＞1×106 | ||||||
| 比重 (g/cm3) |
3.8 | 3.7 | ||||||

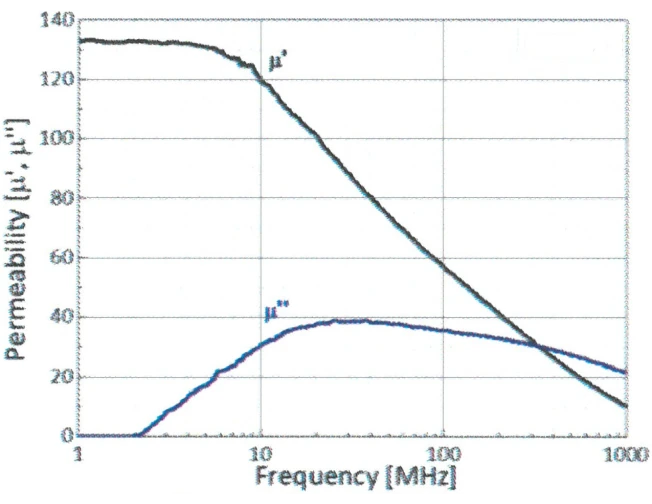

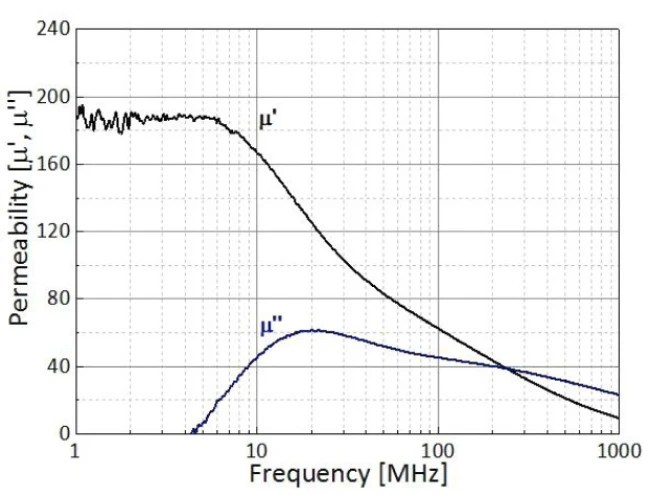

特性
