RoHS2指令(10物質)適合品

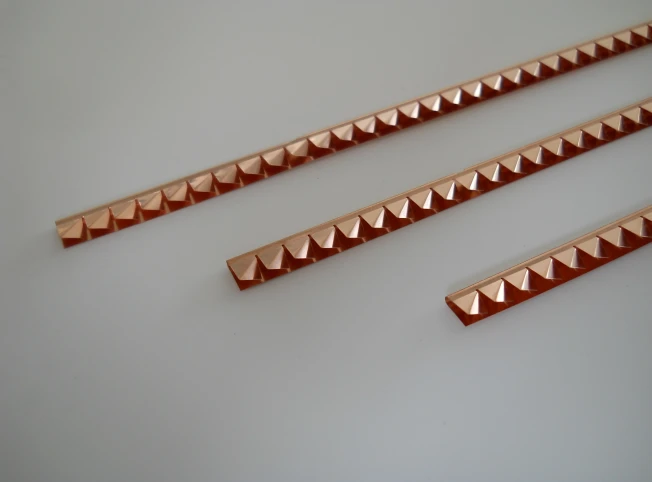

フィンガーストックは弾性の高い材質を使用しており、EMIシールドやグラウンディングに最適なハードガスケットです。
様々な形状及び表面仕上げの組み合わせをお選びいただくことにより、ご要求の環境下で高い性能を発揮します。
仕様
【製品タイプ】
|
ベリリウム銅タイプ |
| 標準品 |
77- |
| 97- |
| ウルトラソフト |
98- |
- ガスケット本体
- 高品質ベリリウム銅
- 接着テープ
- 剥離紙付き両面粘着テープ
- リベット
- ナイロン66
【表面仕上げの種類】
| 仕上げ材質 |
仕上げ種類 |
無し
（母材ベリリウム銅） |
ブライト仕上げ（標準品） |
| ハンダ付け用メッキなし |
| 金 |
金メッキ |
| ニッケル下地メッキ |
| 銀 |
銀メッキ |
| ニッケル |
ニッケルメッキ（光沢ナシ） |
| ブライトニッケルメッキ |
| Engineering (Sulfamate) |
| 無電解ニッケル |
Mid Phos Electroless Nickel |
| スズ |
サテン/マット |
| ブライトスズメッキ |
| 亜鉛 |
イエロークロメート |
| クリアークロメート |

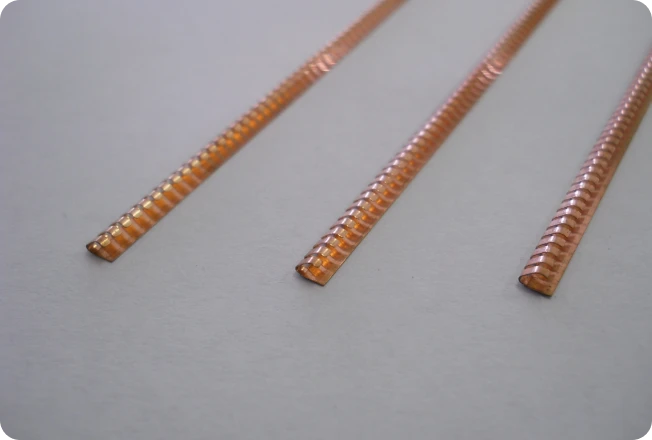

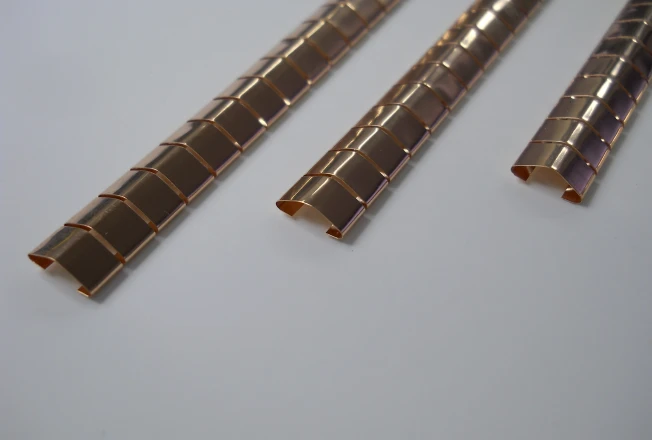

スロットマウントシリーズ
- スロットマウントは筐体、フレーム、プラグインユニット等にスロットを設けるだけで、粘着テープやビス、リベット等を一切用いず取り付けることができます。
コンタクトストリップス
- コンタクトストリップは高周波機器や大径リング接触面のグラウンディングやシーディングに使用できます。
- 粘着テープで対応できない場所、高温環境下に適します。

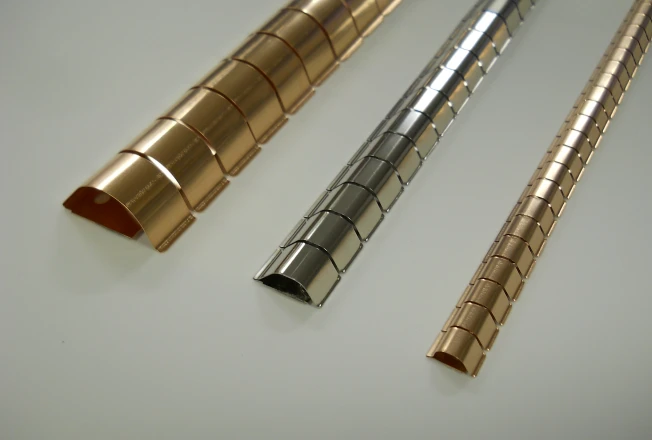

オールパーパスシリーズ
- 圧縮時にコンタクト部がスライドする機構のため、ワイピング効果が得られ、長期で安定したシールド性能が得られます。
- 強力粘着テープ付きのため、取り付けは至って簡便、金属用鋏で任意の長さにカットできます。
- 磁界シールド性能向上のため、フィンガー内に挿入するラバーストラップ（Magnefil®）を別途用意できます。

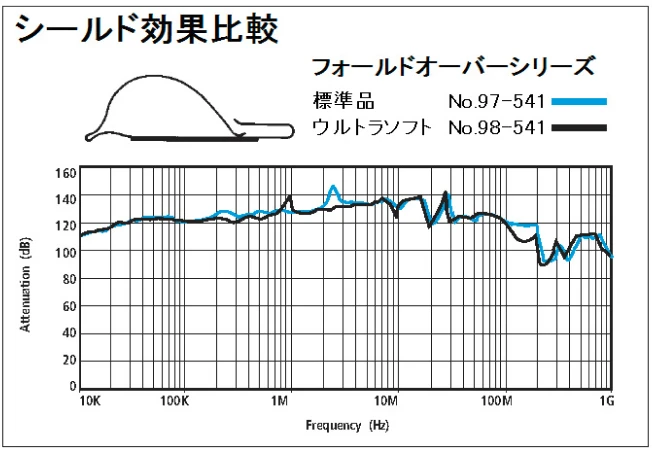

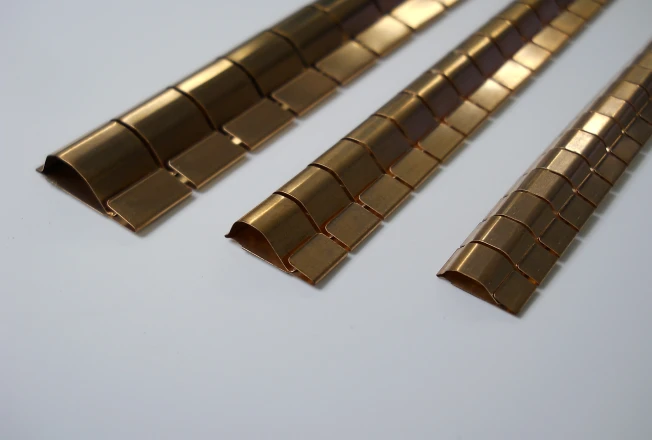

フォールドオーバーシリーズ
- フィンガーの先端部が、U型に折り曲げた中に収まる構造になっているため、頻繁に開閉する開口部に用いても先端部を引っかけて破損する恐れがありません。
- 強力粘着テープ付きのため、取り付けは至って簡便、金属用鋏で任意の長さにカットできます。
ツィストシリーズ
- ベリリウム銅材にひねり加工（Twist）を施した極細シールドガスケット材で、両面粘着テープ付きです。
- 片面エッジタイプと両面エッジタイプがあり、限られたスペースでも対応可能です。
クリップオンツィストシリーズ
- クリップ固定できる、ツィストタイプフィンガーです。
- 粘着テープで対応できない場所、高温環境下に適します。

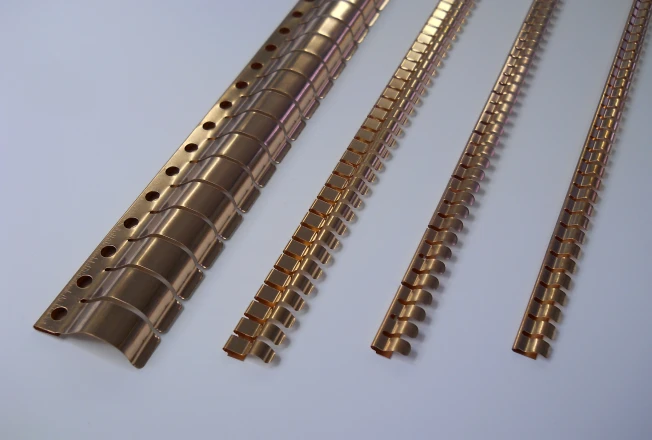

クリップオンシリーズ
- 粘着テープ付きフィンガーでは対応できないような高温度領域でのシールドに適するものです。
- 圧縮時にコンタクト部がスライドする機構のため、セルフクリーニング作用が得られ、長期で安定したシールド性能が得られます。
- シールド性能は、オールパーパスシリーズと同等です。

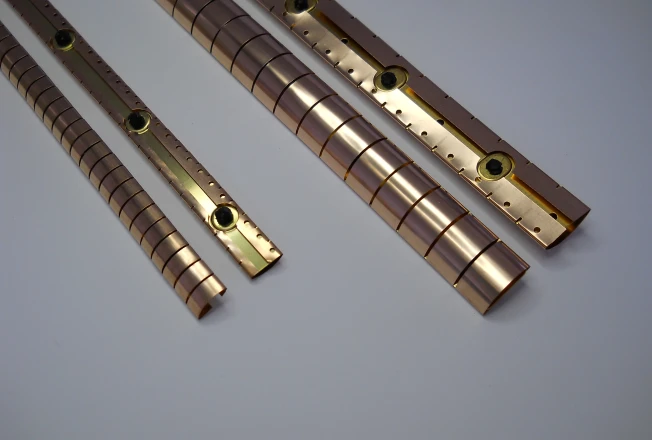

シンメトリカルスロットシールディング
- 低い圧縮力でシールド効果が得られる、半円形上のフィンガーです。
- 粘着テープ付きとナイロンリベット付きトラック複合品があります。
- 断面形状が対称の半円形上であるため、スライドを伴う装置にも適します。
※山数は参考数となります。
※在庫状況につきましては、お問い合わせください。
