RoHS2指令(10物質)適合品

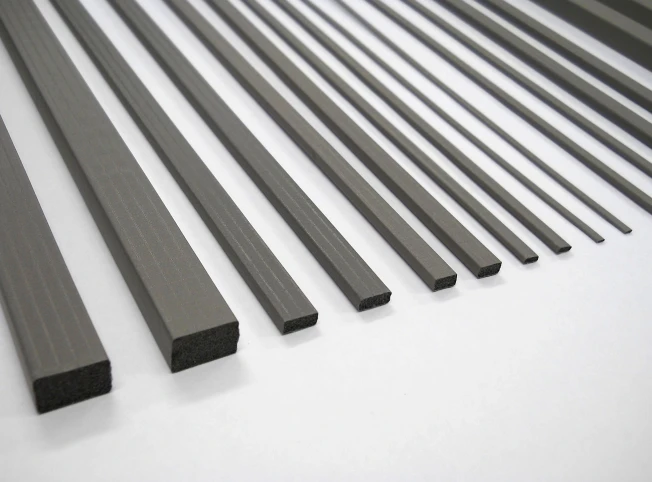

軽量ながらも高いシールド効果が得られる、環境に配慮した電磁ノイズ対策用ソフトガスケットです。
用途
- 筐体開口部の電磁波シールディング
- PCボードのフレームグラウンディング用コンタクト材
特長
- 難燃性ポリウレタンフォーム芯材に三層メッキのポリエステル織布を被覆しています。
- 軽量、低圧縮力で高いシールド効果が得られます。
- 高い難燃性を有しながらもハロゲンフリーに対応しております。
特性
- 表面抵抗値：
- 0.1Ω/□以下
- シールド効果：
- 65dB以上 at 100MHz～1GHz(ASTM D4935)
- 使用温度範囲：
- -20～+80℃
- 難燃性：
- UL94V-0相当/UL94V-1相当/非難燃
- 定尺寸法：
- 1000mm

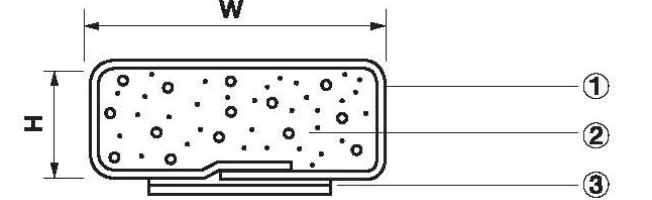

構成
- 導電布：Ni＋Cu＋Niメッキポリエステル織布
- 芯材：難燃性ポリウレタンフォーム
- 接着テープ：難燃導電性両面テープ
仕様
標準寸法品
対応不可
| 幅(mm) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | ||
| 高さ | 0.5 | |||||||||||||
| 1 | ||||||||||||||
| 1.5 | ||||||||||||||
| 2 | ||||||||||||||
| 2.5 | ||||||||||||||
| 3 | ||||||||||||||
| 4 | ||||||||||||||
| 5 | ||||||||||||||
| 6 | ||||||||||||||
| 7 | ||||||||||||||
| 8 | ||||||||||||||
| 9 | ||||||||||||||
| 10 | ||||||||||||||
| 11 | ||||||||||||||
| 12 | ||||||||||||||
| 13 | ||||||||||||||
※在庫状況はご注文時に都度ご確認ください。在庫でない寸法品は受注生産となります。
※上記リストにない細かい寸法も、高さ及び幅0.1mm刻みで対応可能です。
※標準寸法以外の大型品も対応できる場合がございます。ご希望の場合はお問い合わせください。
