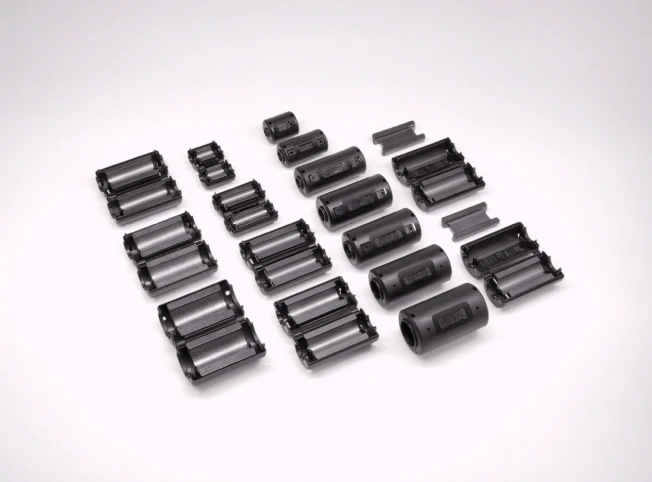

RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 100MHz～1GHz
樹脂ケース材質
PA66(ナイロン) UL94 V-0
色：ブラック
用途
- 各種高速デジタルOA機器、デジタル家電、AV機器、通信機器の電源ケーブル、通信ケーブル
- デジタルスチルカメラ、デジタルビデオカメラ等のパソコンとの電磁ノイズ抑制が実現します
特長

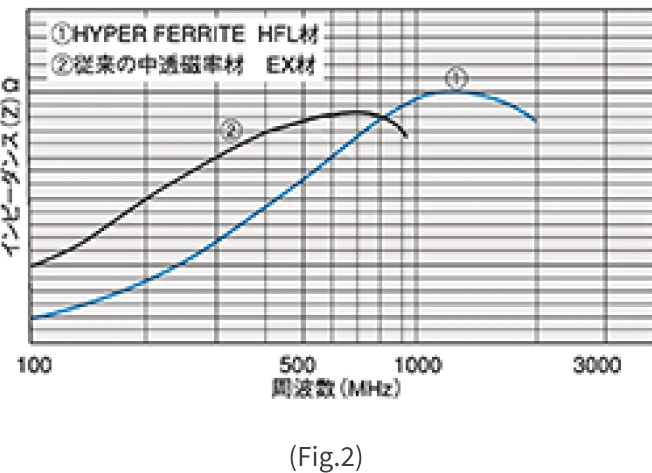

- オンボードでのみ可能とされていた1GHz 近傍のノイズ対策(100MHz～1GHz)が、利便性はそのままでコアでも対応可能となりました。
- 丸ケーブルへの自己保持機構付きです。

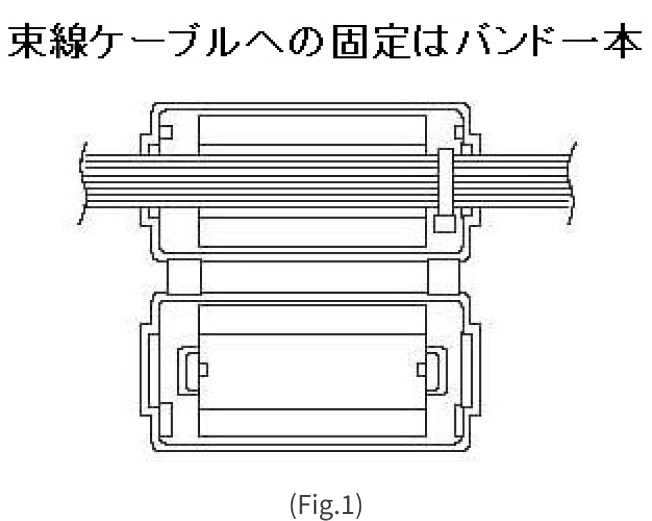

- 束線の場合のケーブルへの固定はバンド1本で可能です。(FiG.1)
- ケーブルとの一体感を持つブラックのラウンド形状カバーです。
- 環境対応型で一体成型方式に比べ、リサイクル分別容易です。

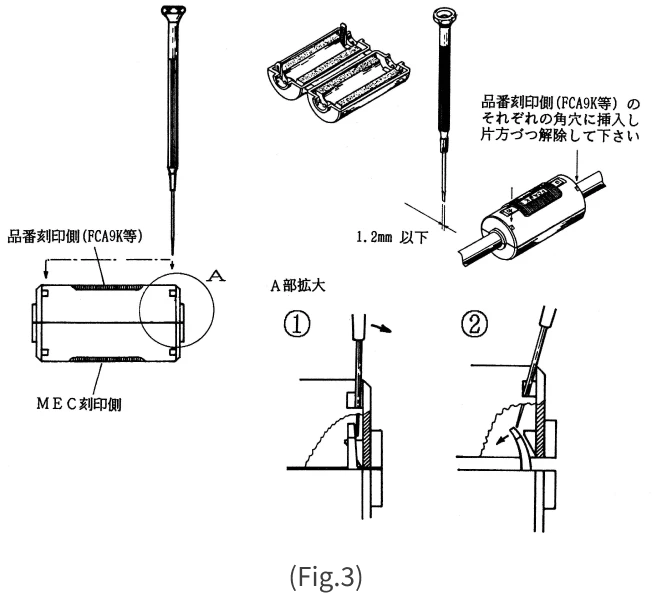

- 一部の品番は外れにくいインナーロック構造となっております。(ロック解除の仕方はFiG.3参照)
- 多芯ケーブル全体がコアを通過するコモンモードチョークとしての使用では、ハイスピード信号に影響を与えずに不要放射成分のみ除去できる実に好都合なノイズ抑制が得られます。
- 従来品と併用することにより、コアによる超広帯域での電磁ノイズ抑制が実現します。
仕様

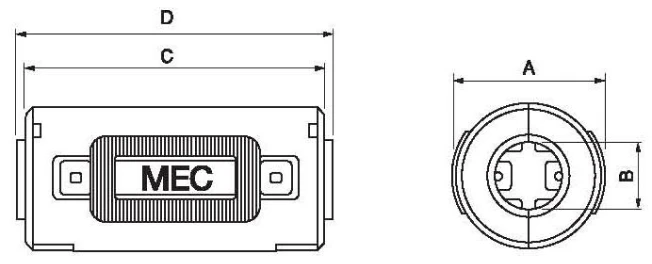

| 品番 | 寸法 | インピーダンス(1ターン) | 推奨ケーブル径 | ロックタイプ | |||||
|---|---|---|---|---|---|---|---|---|---|
| A(外径) | B(内径) | C(全長) | D(凸部込全長) | 100MHz | 500MHz | 1GHz | |||
| FCA3KHFL | 15.5 | 4.0 | 18.0 | 20.0 | 57 | 193 | 503 | φ2.8～4.0 | インナー |
| FCA4KHFL | 15.5 | 5.5 | 27.0 | 29.0 | 96 | 327 | 706 | φ3.5～5.0 | インナー |
| FCA5KHFL | 17.5 | 5.5 | 38.0 | 40.0 | 163 | 502 | 528 | φ4.8～5.5 | アウター |
| FCA6KHFL | 20.5 | 7.0 | 38.0 | 40.0 | 148 | 597 | 374 | φ5.5～7.0 | インナー |
| FCA8KHFL | 20.5 | 8.5 | 38.0 | 40.0 | 151 | 617 | 353 | φ7.0～8.5 | アウター |
※適応ケーブル径は目安であり、被覆材の硬度によっては使用できない場合もありますので、ご確認の上ご使用ください。
※在庫状況につきましては、お問い合わせください。（FCA6KW、FCA8KWのみ受注生産品）
※表のインピーダンスは、保証値ではなく実測値です。
インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
