RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 100MHz～1GHz
樹脂ケース材質
PA66(ナイロン) UL94 V-0
色：ブラック
用途
- 各種高速デジタルOA機器、デジタル家電、AV機器、通信機器の電源ケーブル、通信ケーブル
- デジタルスチルカメラ、デジタルビデオカメラ等のパソコンとの電磁ノイズ抑制が実現します
特長
- オンボードでのみ可能とされていた1GHz 近傍のノイズ対策(100MHz～1GHz)が、利便性はそのままでコアでも対応可能となりました。

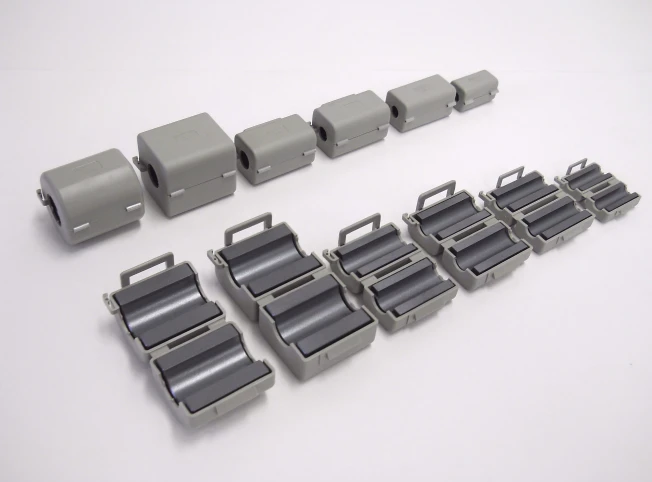

- ロック部がケースの外にある開閉自在タイプで電磁ノイズ対策評価時に極めて便利です。
- コネクタ付きケーブル、配線済ハーネスにもワンタッチ取り付けができます。

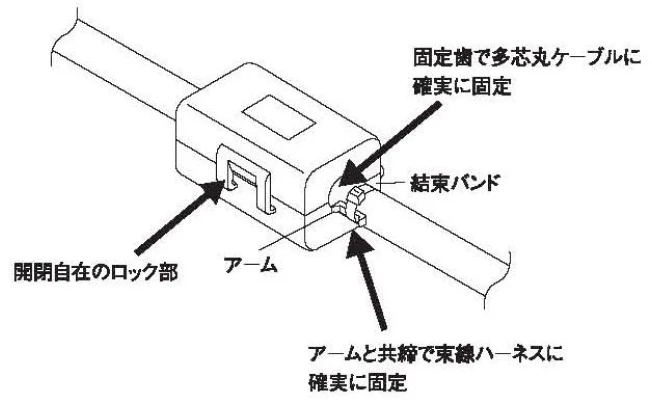

- 多芯丸ケーブルにはケースに設けた歯により確実な固定が可能です。
- 束線ハーネスへの固定には、カバーに付属のアーム部分をバンドで共締めすることで束線径を問わず確実な固定が可能です( PAT.)。
- 多芯ケーブル全体がコアを通過するコモンモードチョークとしての使用では、ハイスピード信号に影響を与えずに不要放射成分のみ除去できる実に好都合なノイズ抑制が得られます。

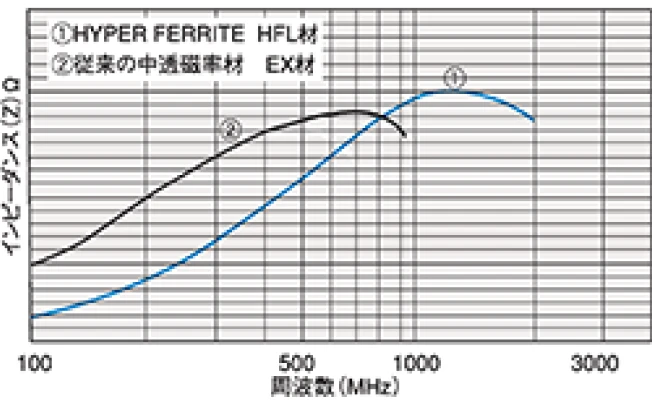

- 従来品と併用することにより、コアによる超広帯域での電磁ノイズ抑制が実現します。
仕様

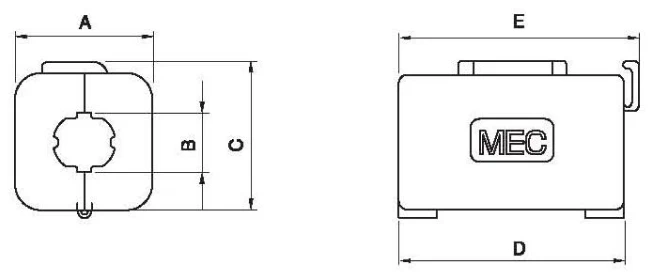

| 品番 | 寸法 | インピーダンス(1ターン) | 推奨ケーブル径 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A(外径幅) | B(内径) | C(外径高さ) | D(全長) | E(アーム込全長) | 100MHz | 500MHz | 1GHz | ||
| MSFC4HFL | 13.2 | 5.0 | 14.3 | 22.8 | 24.8 | 96 | 327 | 706 | φ4.0～5.0 |
| MSFC5HFL | 16.6 | 6.0 | 18.0 | 31.0 | 33.0 | 163 | 502 | 528 | φ5.0～6.0 |
| MSFC6KHFL | 19.0 | 7.0 | 20.8 | 31.0 | 33.0 | 148 | 597 | 374 | φ6.0～7.0 |
| MSFC8KHFL | 19.0 | 8.5 | 20.8 | 31.0 | 33.0 | 151 | 617 | 353 | φ7.8～8.5 |
| MSFC10KHFL | 28.0 | 10.5 | 29.8 | 31.0 | 33.0 | 186 | 628 | 271 | φ9.5～10.5 |
| MSFC13KHFL | 28.0 | 13.5 | 29.3 | 31.0 | 33.0 | 186 | 653 | 255 | φ12.5～13.0 |
※適応ケーブル径は目安であり、被覆材の硬度によっては使用できない場合もありますので、ご確認の上ご使用ください。
※在庫状況につきましては、お問い合わせください。
※表のインピーダンスは、保証値ではなく実測値です。
インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
