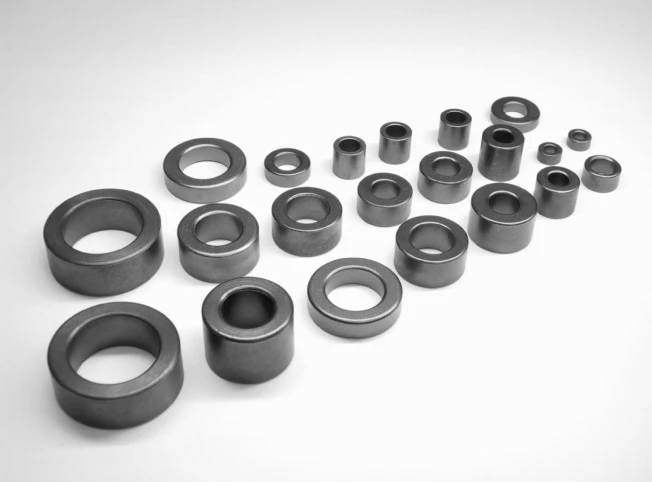

RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 100MHz～1GHz
用途
- 各種高速デジタルOA機器、デジタル家電、AV機器、通信機器の電源ケーブル、通信ケーブル
- デジタルスチルカメラ、デジタルビデオカメラ等のパソコンとの電磁ノイズ抑制が実現します
特長
- オンボードでのみ可能とされていた1GHz 近傍のノイズ対策が、利便性はそのままでコアでも対応可能となりました。

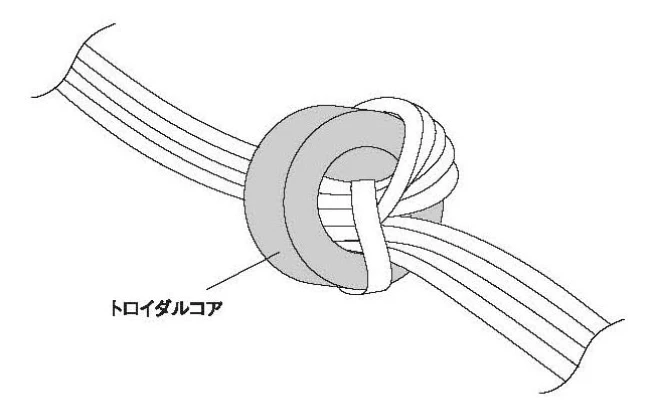

- 多芯ケーブル全体がコアを通過するコモンモードチョークとしての使用では、ハイスピード信号に影響を与えずに不要放射成分のみ除去できる実に好都合なノイズ抑制が得られます。

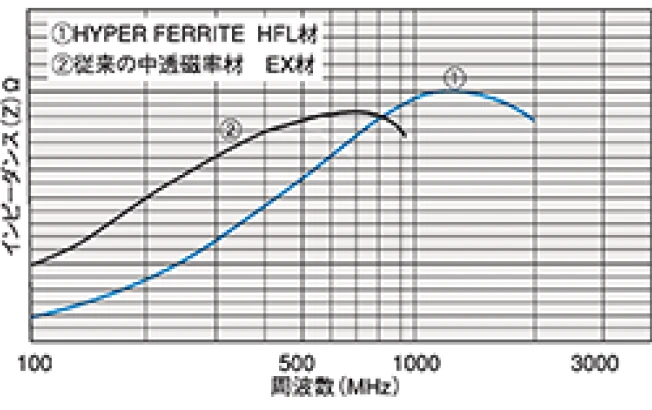

- 従来品と併用することにより、コアによる超広帯域での電磁ノイズ抑制が実現します。
仕様

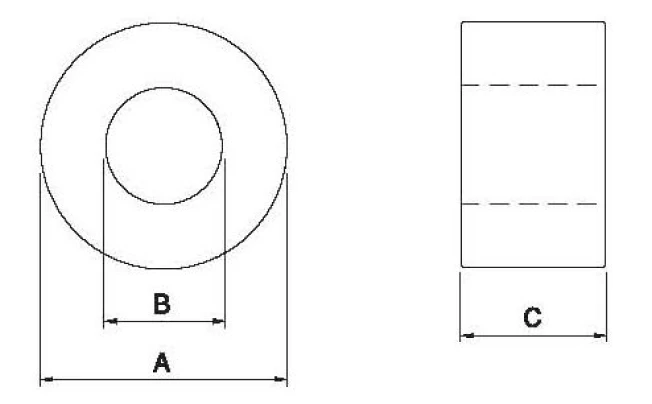

| 品番 | 寸法 | インピーダンス(1ターン) | ||||
|---|---|---|---|---|---|---|
| A(外径) | B(内径) | C(全長) | 100MHz | 500MHz | 1GHz | |
| TR-6-3-5HFL | 6.0 | 3.0 | 5.0 | 40 | 129 | 287 |
| TR13-7-12.7HFL | 13.0 | 7.0 | 12.7 | 70 | 174 | 319 |
※在庫状況につきましては、お問い合わせください。
※表のインピーダンスは、保証値ではなく実測値です。
インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
