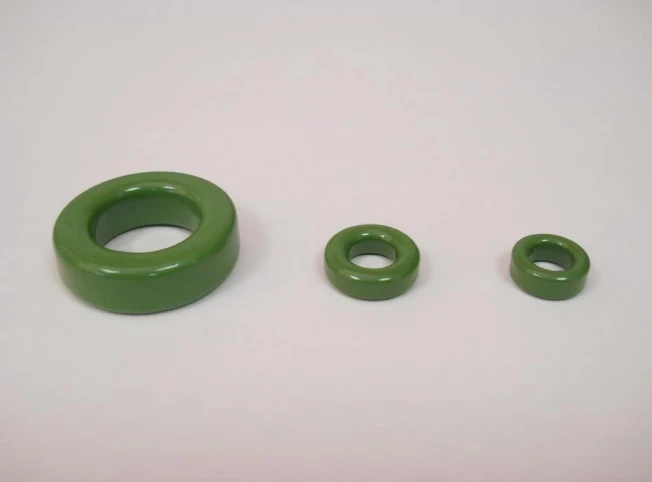

RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 100kHz～10MHz
用途
- 医療機器、各種デジタル機器の伝導ノイズ対策、放射ノイズ対策
- スイッチング電源より発生した低周波ノイズ対策
特長
- 低周波帯域（100kHz～10MHz）での電磁ノイズ対策に最適なフェライトコアです。

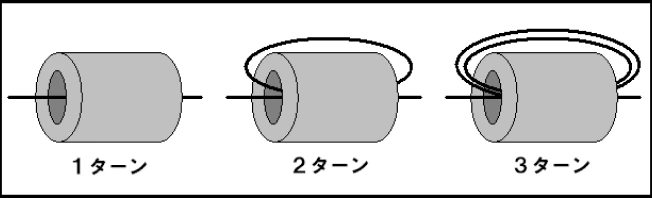

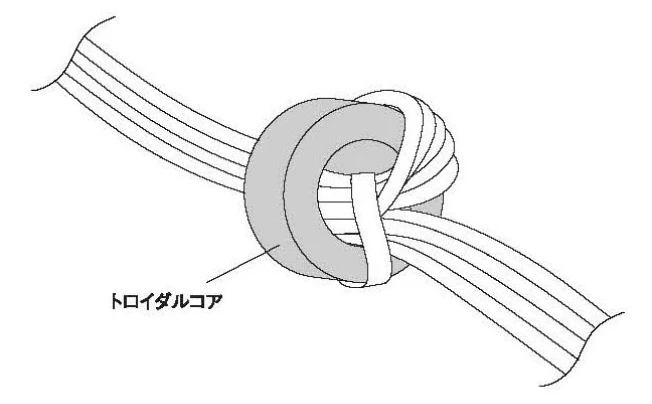

- コアへの巻き付け回数(ターン数)を増減させることにより、挿入損失を調整出来ます。（下図参照）
- 表面をエポキシコーティングしています。

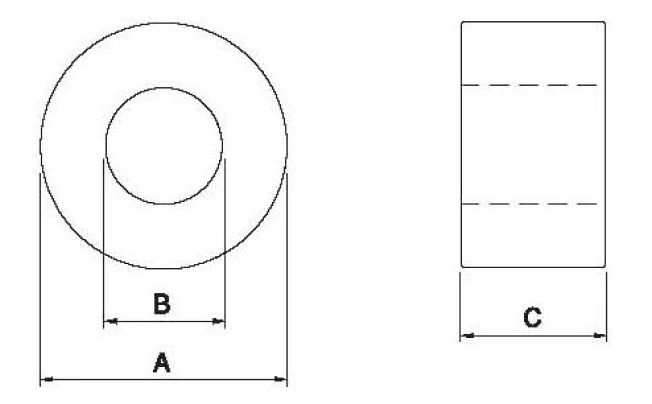

仕様
| 品番 | 寸法 | インピーダンス(1ターン) | インピーダンス(2ターン) | インピーダンス(3ターン) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A(外径) | B(内径) | C(全長) | 100kHz | 1MHz | 10MHz | 100kHz | 1MHz | 10MHz | 100kHz | 1MHz | 10MHz | |
| TRE-10-6-5MN | 11.0 | 5.4 | 6.0 | 2 | 12 | 18 | 8 | 47 | 70 | 17 | 105 | 158 |
| TRE-18-10-10MN | 18.8 | 9.2 | 11.0 | 4 | 29 | 24 | 16 | 115 | 95 | 37 | 257 | 214 |
| TRE-28-16-13MN | 29.2 | 15.3 | 14.0 | 5 | 14 | 17 | 19 | 55 | 68 | 42 | 124 | 153 |
| TRE-36-23-15MN | 37.0 | 22.1 | 16.0 | 4 | 13 | 14 | 17 | 50 | 55 | 38 | 113 | 123 |
| TRE-40-27-15MN | 41.9 | 26.5 | 16.0 | 4 | 21 | 15 | 16 | 84 | 59 | 36 | 188 | 134 |
※在庫状況につきましては、お問い合わせください。
※表のインピーダンスは、保証値ではなく実測値です。
インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
