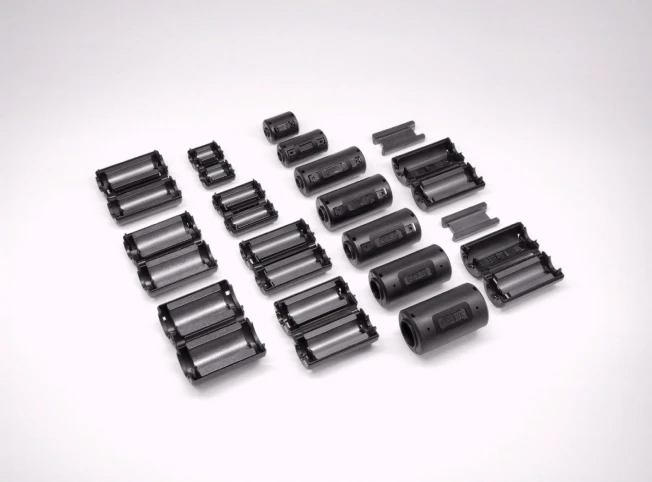

RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 10MHz～500MHz
樹脂ケース材質
PA66(ナイロン) UL94 V-0
色：ブラック
用途
パソコン、ディスプレイ、OA機器、ゲーム機、デジタル家電、医療機器、各種デジタル機器の不要放射対策、伝導ノイズ対策、
ノイズイミュニティー対策用
特長
- 丸ケーブルへの自己保持機構付きです。

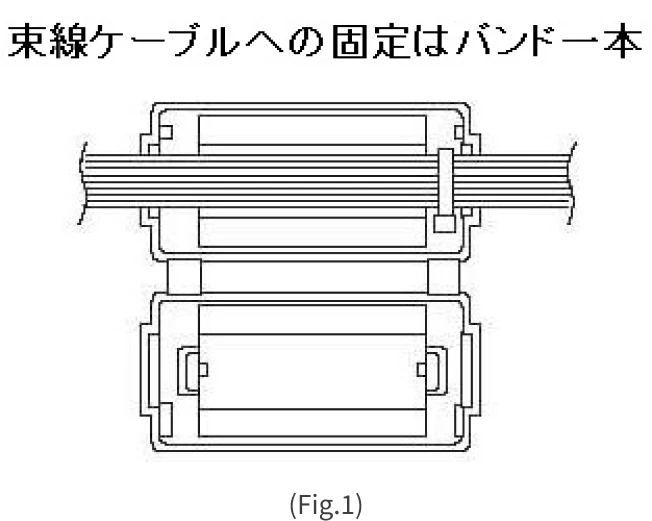

- 束線の場合のケーブルへの固定はバンド１本で可能です。(Fig.1)
- ケーブルとの一体感を持つブラックのラウンド形状カバーです。
- 環境対応型で一体成型方式に比べ、リサイクル分別容易です。

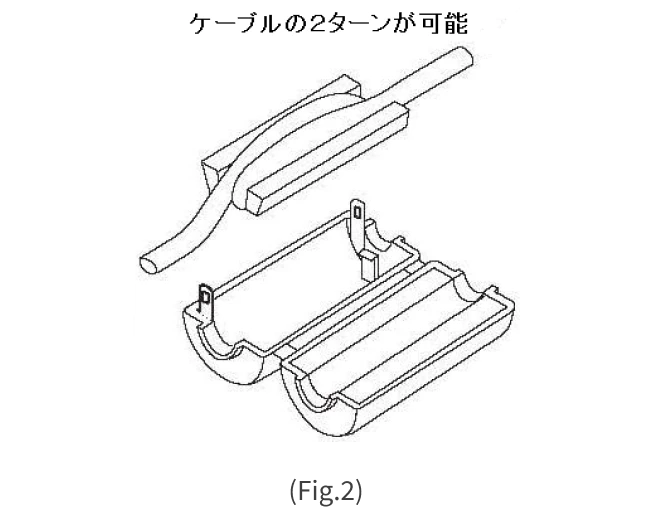

- 品番末尾がWのタイプは電話回線接続用ケーブルやACアダプターのケーブルがコアカバー内で2ターン(コア4 個分の効果)できる新機構のため、スマートな外観とケーブルが緩まない利点があります。(Fig.2)

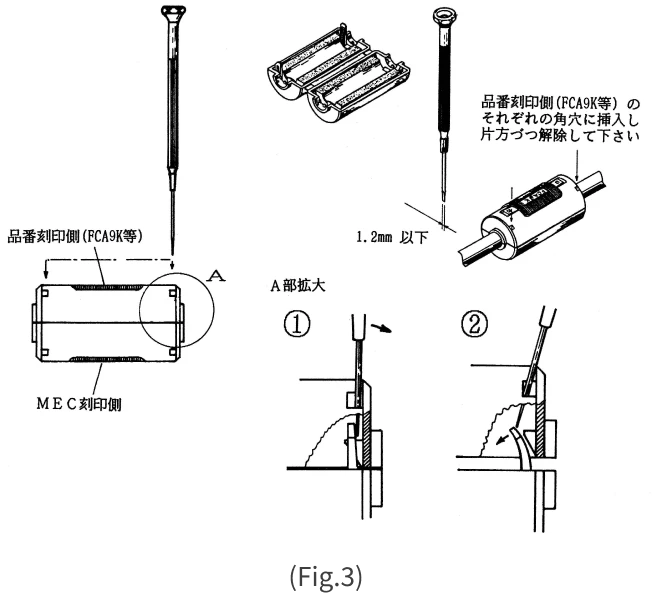

- 一部の品番は外れにくいインナーロック構造となっております。(ロック解除の仕方はFig.3参照)
- コアボリュームが大きいため、静電気イミュニティーにも効果的です。
仕様

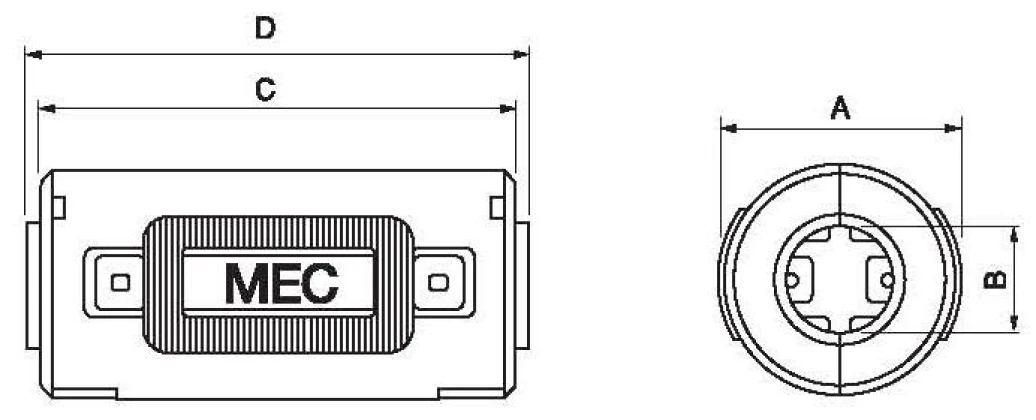

| 品番 | 寸法 | インピーダンス(1ターン) | インピーダンス(2ターン) | 推奨ケーブル径 | ロックタイプ | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A(外径) | B(内径) | C(全長) | D(凸部込全長) | 25MHz | 100MHz | 25MHz | 100MHz | |||
| FCA3K | 15.5 | 4.0 | 18.0 | 20.0 | 38 | 76 | 145 | 294 | φ2.8～4.0 | インナー |
| FCA4K | 15.5 | 5.5 | 27.0 | 29.0 | 62 | 140 | 246 | 615 | φ3.5～5.0 | インナー |
| FCA5K | 17.5 | 5.5 | 38.0 | 40.0 | 133 | 254 | 348 | 1081 | φ4.8～5.5 | アウター |
| FCA6K | 20.5 | 7.0 | 38.0 | 40.0 | 106 | 245 | 429 | 1073 | φ5.5～7.0 | インナー |
| FCA8K | 20.5 | 8.5 | 38.0 | 40.0 | 96 | 206 | 387 | 885 | φ7.0～8.5 | アウター |
| FCA9K | 21.0 | 10.0 | 38.0 | 40.0 | 77 | 198 | 301 | 960 | φ8.5～10.0 | インナー |
| FCA13K | 24.0 | 13.0 | 38.0 | 40.0 | 83 | 157 | 320 | 620 | φ12.0～13.0 | インナー |
| FCA6KW (インピーダンス (2ターン)用) |
20.5 | 7.0 | 38.0 | 40.0 | - | - | 378.1 | 832.7 | φ5.5～7.0 | インナー |
| FCA8KW (インピーダンス (2ターン)用) |
20.5 | 8.5 | 38.0 | 40.0 | - | - | 378.3 | 833.6 | φ7.0～8.5 | アウター |
※適応ケーブル径は目安であり、被覆材の硬度によっては使用できない場合もありますので、ご確認の上ご使用ください。
※在庫状況につきましては、お問い合わせください。（FCA6KW、FCA8KWのみ受注生産品）
※表のインピーダンスは、保証値ではなく実測値です。
インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
