RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 10MHz～500MHz
樹脂ケース材質
PA66(ナイロン) UL94 V-0
色：ブラック
用途
パソコン、ディスプレイ、複写機、TVゲーム機等のデジタル機器、各種電気機器の不要放射対策、伝導ノイズ対策、
ノイズイミュニティー対策用

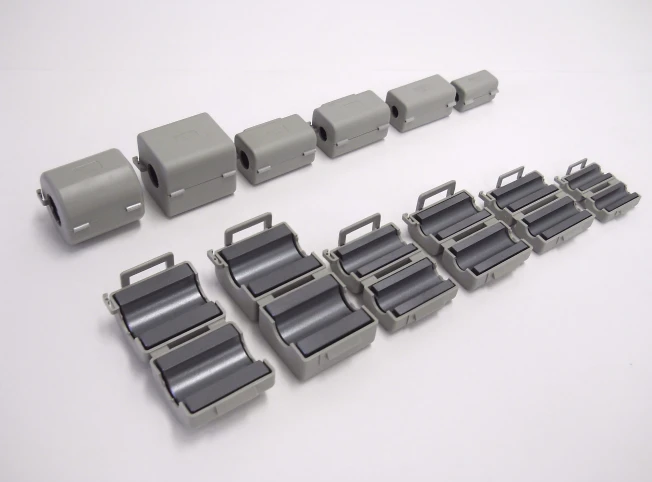

特長

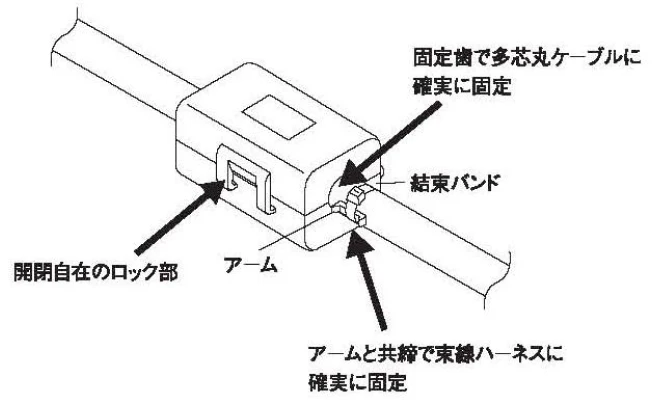

- ロック部がケースの外にある開閉自在タイプで電磁ノイズ対策評価時に極めて便利です。
- コネクタ付きケーブル、配線済ハーネスにもワンタッチ取り付けができます。
- 多芯丸ケーブルにはケースに設けた歯により確実な固定が可能です。
- 束線ハーネスへの固定には、カバーに付属のアーム部分をバンドで共締めすることで束線径を問わず確実な固定が可能です。( PAT.)
- ハイスピードクロック対応の高性能磁性材を採用し、各種ケーブルやハーネス等にクランプするだけで、信号波形には影響を与えず電磁ノイズを低減できる便利なノイズフィルターです。
仕様

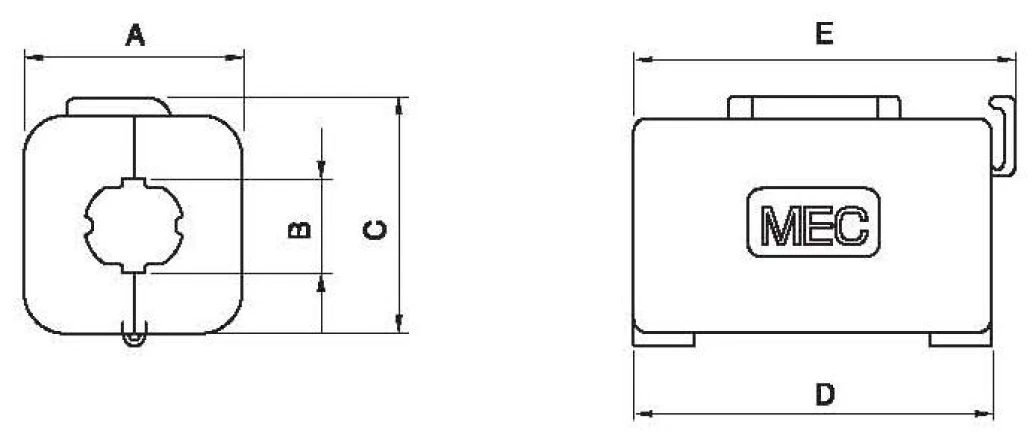

| 品番 | 寸法 | インピーダンス(1ターン) | インピーダンス(2ターン) | 推奨ケーブル径 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A(外径幅) | B(内径) | C(外径高さ) | D(全長) | E(アーム込全長) | 25MHz | 100MHz | 25MHz | 100MHz | ||
| MSFC4EX | 13.2 | 5.0 | 14.3 | 22.8 | 24.8 | 93 | 168 | 382 | 708 | φ4.0～5.0 |
| MSFC5EX | 16.6 | 6.0 | 18.0 | 31.0 | 33.0 | 166 | 246 | 694 | 974 | φ5.0～6.0 |
| MSFC6KEX | 19.0 | 7.0 | 20.8 | 31.0 | 33.0 | 137 | 203 | 561 | 822 | φ6.0～7.0 |
| MSFC8KEX | 19.0 | 8.5 | 20.8 | 31.0 | 33.0 | 135 | 209 | 549 | 839 | φ7.8～8.5 |
| MSFC10KEX | 28.0 | 10.5 | 29.8 | 31.0 | 33.0 | 162 | 241 | 673 | 895 | φ9.5～10.5 |
| MSFC13KEX | 28.0 | 13.5 | 29.3 | 31.0 | 33.0 | 165 | 245 | 676 | 966 | φ12.5～13.0 |
※適応ケーブル径は目安であり、被覆材の硬度によっては使用できない場合もありますので、ご確認の上ご使用ください。
※在庫状況につきましては、お問い合わせください。
※表のインピーダンスは、保証値ではなく実測値です。
インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
