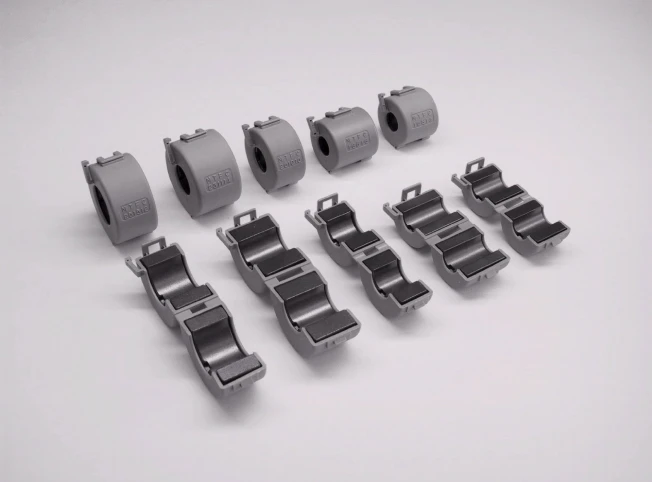

RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 10MHz～500MHz
樹脂ケース材質
PA66(ナイロン) UL94 V-0
色：ブラック
用途
パソコン、ディスプレイ、OA機器、ゲーム機、デジタル家電、医療機器、各種デジタル機器の不要放射対策、伝導ノイズ対策、
ノイズイミュニティー対策用
特長
- ロック部がケースの外にある開閉自在タイプで電磁ノイズ対策評価時に極めて便利です。
- コネクタ付きケーブル、配線済ハーネスにもワンタッチ取り付けができます。

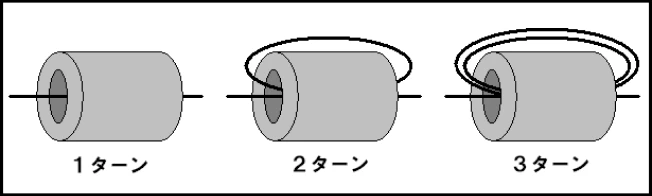

- ケーブルを巻きつけて使用できるタイプで、ターン数で挿入損失がコントロール可能です。
- 束線ハーネスへの固定には、カバーに付属のアーム部分をバンドで共締めすることで束線径を問わず確実な固定が可能です。(PAT.)
- 装置への固定を必要とする場合は、各種のファスナーとの組合わせが可能です。
仕様
| 品番 | 寸法 | インピーダンス(1ターン) | インピーダンス(2ターン) | 推奨ケーブル径 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|

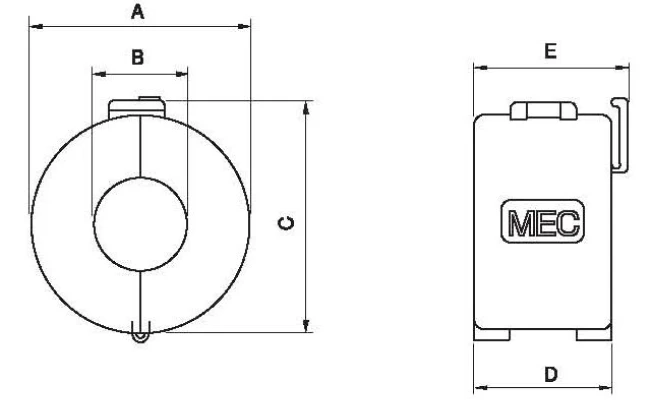

| A(外径幅) | B(内径) | C(外径高さ) | D(全長) | E(アーム込全長) | 25MHz | 100MHz | 25MHz | 100MHz | ||
| MTFC16813 | 19.2 | 7.6 | 20.7 | 15.6 | 17.6 | 65 | 106 | 254 | 423 | φ7.5以下 |
| MTFC16816 | 19.2 | 7.6 | 20.7 | 18.6 | 20.6 | 79 | 126 | 306 | 502 | φ7.5以下 |
| MTFC201010 | 23.3 | 9.8 | 24.8 | 12.7 | 14.7 | 50 | 83 | 193 | 317 | φ9.6以下 |
| MTFC231114 | 26.6 | 10.9 | 28.1 | 16.6 | 18.6 | 71 | 121 | 283 | 497 | φ10.7以下 |
| MTFC251512 | 27.8 | 14.5 | 29.3 | 14.5 | 16.5 | 48 | 77 | 189 | 302 | φ14.3以下 |
※在庫状況につきましては、お問い合わせください。
※表のインピーダンスは、保証値ではなく実測値です。
インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
