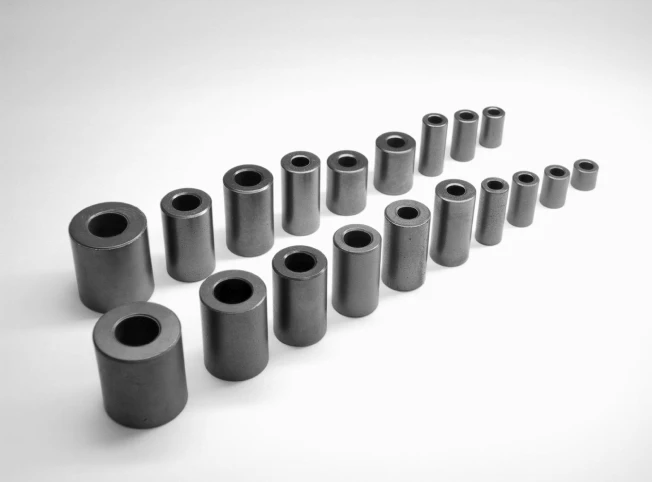

RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 10MHz～500MHz

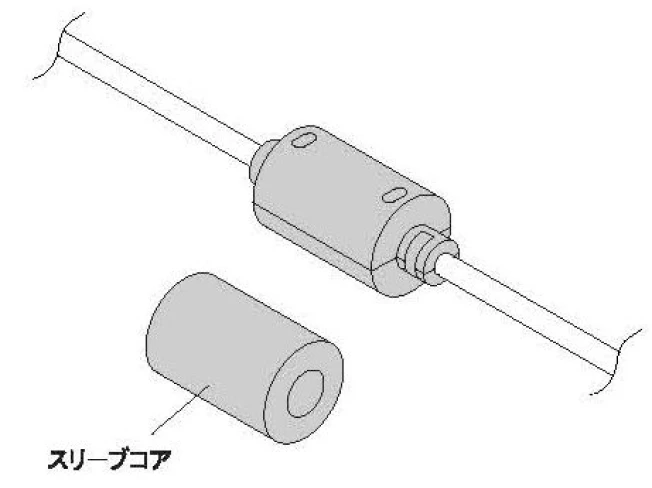

用途
- 各種デジタル機器の不要放射ノイズの除去
- 静電気放電耐性等のイミュニティー向上
特長
- 電気的特性、物理的強度ともに優れる高機能磁性材を採用しています。
- ハイスピードクロックにも対応します。
- 豊富なサイズ、材質をラインアップしています。
仕様

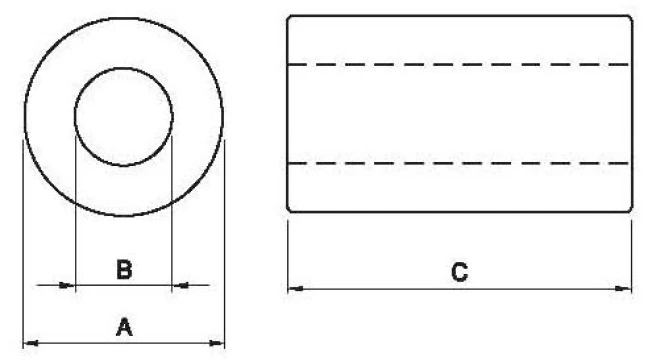

【非分割コア】
| 品番 | 寸法 | インピーダンス(1ターン) | インピーダンス(2ターン) | ||||
|---|---|---|---|---|---|---|---|
| A(外径) | B(内径) | C(全長) | 25MHz | 100MHz | 25MHz | 100MHz | |
| RI-3.5-1.2-5 | 3.5 | 1.2 | 5.0 | 41 | 59 | - | - |
| RI-3.5-1.2-7 | 3.5 | 1.2 | 7.0 | 63 | 75 | - | - |
| RI-10-5-10EX | 10.0 | 5.5 | 9.0 | 48 | 68 | 187 | 260 |
| RI-10-5-15EX | 10.0 | 5.5 | 14.0 | 72 | 106 | 286 | 420 |
| RI-10-5-20EX | 10.0 | 5.5 | 19.0 | 100 | 142 | 403 | 577 |
| RI-10-5-25EX | 10.0 | 5.5 | 24.0 | 120 | 172 | 485 | 698 |
| RI-12-5.6-20EJ | 12.0 | 5.9 | 20.0 | 108 | 145 | 434 | 591 |
| RI-12-7-15EA | 12.0 | 7.3 | 15.0 | 52 | 102 | 201 | 400 |
| RI-12-8-15 | 12.0 | 8.5 | 15.0 | 45 | 65 | 174 | 244 |
| RI-14-6-28 | 14.3 | 6.4 | 28.6 | 199 | 258 | 819 | 992 |
| RI-16-9-28 | 16.0 | 9.0 | 28.0 | 145 | 181 | 585 | 702 |
| RI-18-10-28 | 17.5 | 9.5 | 28.5 | 136 | 198 | 557 | 809 |
| RI-26-13-28 | 26.0 | 13.0 | 28.5 | 169 | 229 | 691 | 895 |

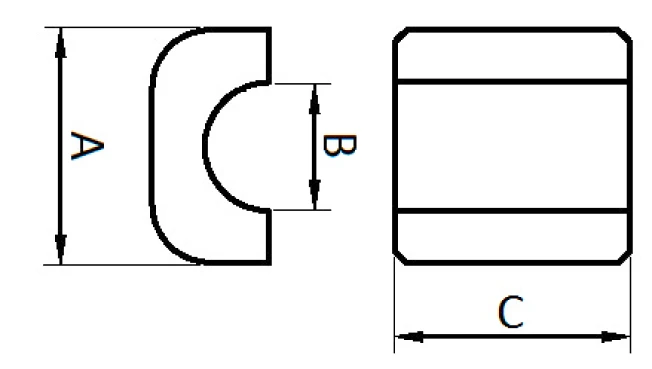

【二分割コア】
| 品番 | 寸法 | インピーダンス(1ターン) | インピーダンス(2ターン) | ||||
|---|---|---|---|---|---|---|---|
| A(外径) | B(内径) | C(全長) | 25MHz | 100MHz | 25MHz | 100MHz | |
| RIH-10-5-10EX | 10.0 | 5.5 | 10.0 | 45 | 81 | 175 | 320 |
| RIH-10-5-20EX | 10.0 | 5.5 | 20.0 | 107 | 165 | 435 | 683 |
※在庫状況につきましては、お問い合わせください。
※表のインピーダンスは、保証値ではなく実測値です。
インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
