RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 10MHz～500MHz
用途
ノートPC、タブレットPC、

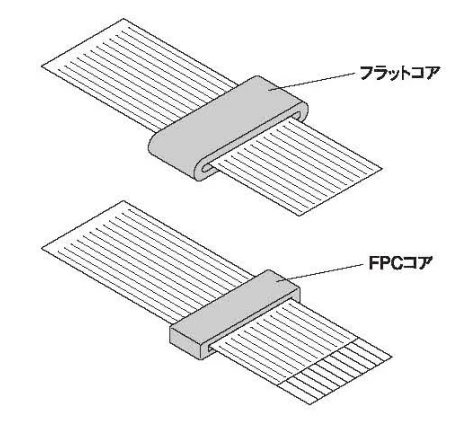

モバイル情報機器など低背機器のフラットケーブル、FPC用
特長
- 電気的特性、物理的強度ともに優れる高機能磁性材を採用しています。
- 低背機器用の省スペースコアです。

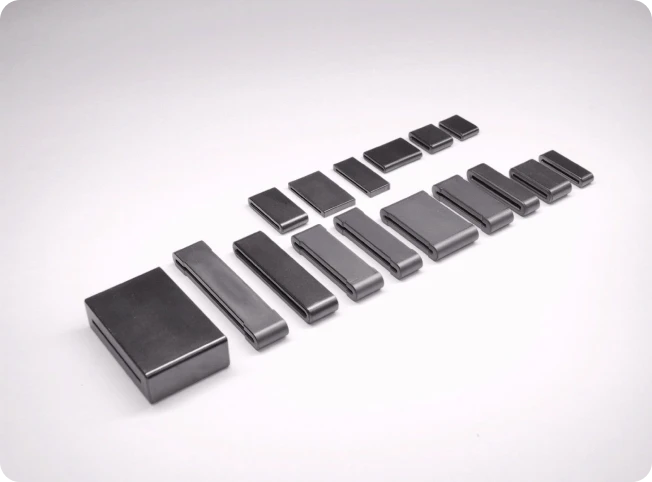

- 豊富なサイズ、材質をラインアップしています。
仕様

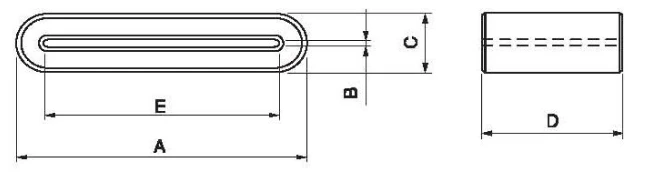

| 品番 | 寸法 | インピーダンス(1ターン) | |||||
|---|---|---|---|---|---|---|---|
| A(外径幅) | B(内径高さ) | C(外径高さ) | D(全長) | E(内径幅) | 25MHz | 100MHz | |
| SSC-33.5-12 | 33.5 | 1.3 | 6.5 | 12.0 | 27.0 | 30 | 55 |
| SSC-40-12 | 40.0 | 1.3 | 6.5 | 12.0 | 34.8 | 27 | 56 |
| SSC-50-12 | 49.6 | 1.3 | 6.5 | 12.0 | 44.0 | 26 | 60 |
| FPC-16-12EX | 16.0 | 0.5 | 5.0 | 12.0 | 11.5 | 47 | 75 |
| FPC-25-12EX | 24.5 | 0.5 | 5.0 | 12.0 | 20.0 | 33 | 64 |
※在庫状況につきましては、お問い合わせください。
※表のインピーダンスは、保証値ではなく実測値です。
インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
