RoHS2指令(10物質)適合品
対応する電磁ノイズ周波数帯
推奨周波数帯 10MHz～500MHz

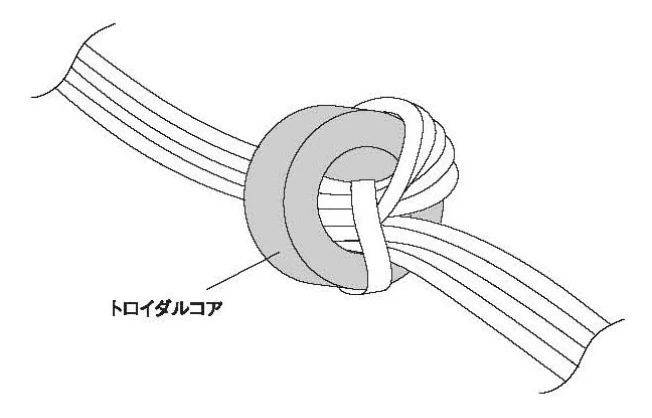

用途
- 各種デジタル機器の不要放射ノイズの除去
- 静電気放電耐性等のイミュニティー向上
特長
- 電気的特性、物理的強度ともに優れる高機能磁性材を採用しています。
- ハイスピードクロックにも対応します。
- 豊富なサイズ、材質をラインアップしています。

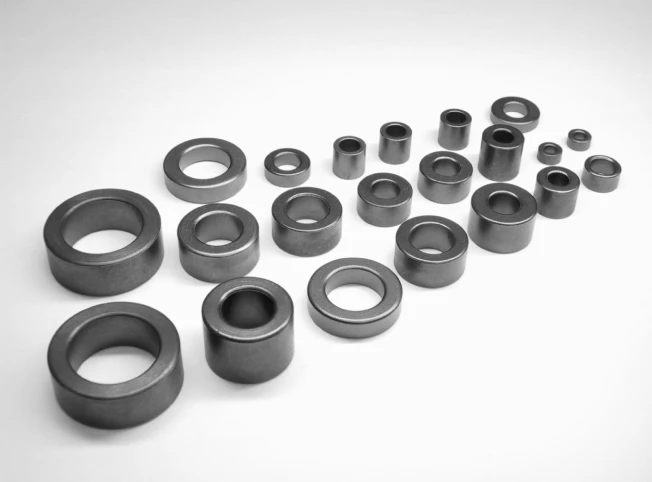

仕様
【非分割コア】

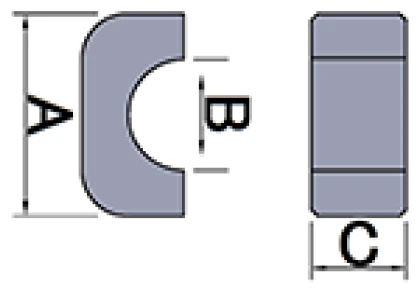

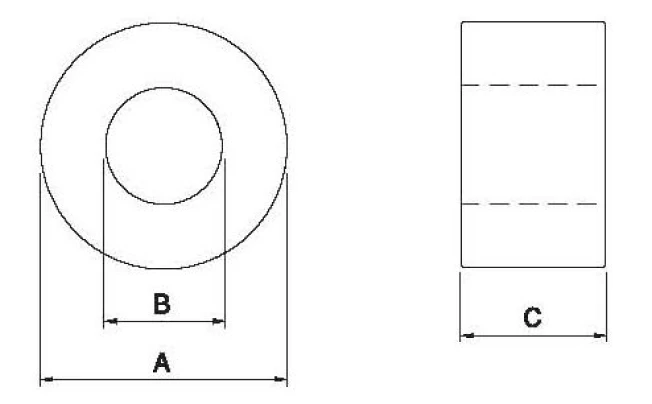

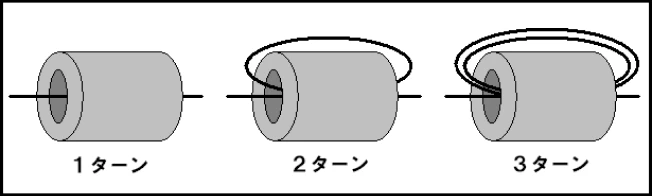

| 品番 | 寸法 | インピーダンス(1ターン) | インピーダンス(2ターン) | ||||
|---|---|---|---|---|---|---|---|
| A(外径) | B(内径) | C(全長) | 25MHz | 100MHz | 25MHz | 100MHz | |
| TR-6-3-5ED | 6.0 | 3.0 | 5.0 | 26 | 51 | 96 | 179 |
| TR-10-5-5 | 9.7 | 4.8 | 5.0 | 26 | 41 | 100 | 142 |
| TR-12.5-8-12 | 12.6 | 8.1 | 12.0 | 45 | 62 | 176 | 236 |
| TR-13-7-6 | 13.0 | 7.0 | 6.3 | 33 | 48 | 129 | 176 |
| TR-13-7-12.7 | 13.0 | 7.0 | 12.7 | 66 | 88 | 263 | 344 |
| TR-14.5-10-8 | 14.5 | 10.2 | 8.0 | 25 | 39 | 95 | 142 |
| TR-16-8-13 | 16.3 | 8.2 | 13.0 | 78 | 105 | 308 | 405 |
| TR-16-8-16 | 16.3 | 8.2 | 16.0 | 92 | 135 | 365 | 535 |
| TR-18-10-6 | 18.0 | 10.0 | 6.0 | 32 | 43 | 125 | 158 |
| TR-18-10-10 | 18.0 | 10.0 | 10.0 | 49 | 69 | 193 | 268 |
| TR-20-10-10 | 20.5 | 10.3 | 10.0 | 60 | 85 | 237 | 331 |
| TR-23-11-14 | 23.8 | 11.4 | 14.0 | 85 | 121 | 342 | 497 |
| TR-25-15-12 | 25.2 | 15.1 | 12.0 | 54 | 78 | 210 | 301 |
| TR-28-16-13 | 28.5 | 16.3 | 13.0 | 63 | 90 | 248 | 355 |
| TR-28-16-20 | 28.5 | 16.3 | 20.0 | 91 | 135 | 365 | 545 |
| TR-31-19-8 | 31.6 | 19.4 | 8.0 | 35 | 53 | 138 | 206 |
| TR-40-27-15 | 40.6 | 27.4 | 15.0 | 54 | 83 | 213 | 240 |
※在庫状況につきましては、お問い合わせください。
※表のインピーダンスは、保証値ではなく実測値です。
【二分割コア】
| 品番 | 寸法 | インピーダンス(1ターン) | インピーダンス(2ターン) | ||||
|---|---|---|---|---|---|---|---|
| A(外径) | B(内径) | C(全長) | 25MHz | 100MHz | 25MHz | 100MHz | |
| TRE-10-5-5EX | 10.0 | 5.5 | 5.0 | 20 | 46 | 74 | 164 |
※在庫状況につきましては、お問い合わせください。
※表のインピーダンスは、保証値ではなく実測値です。

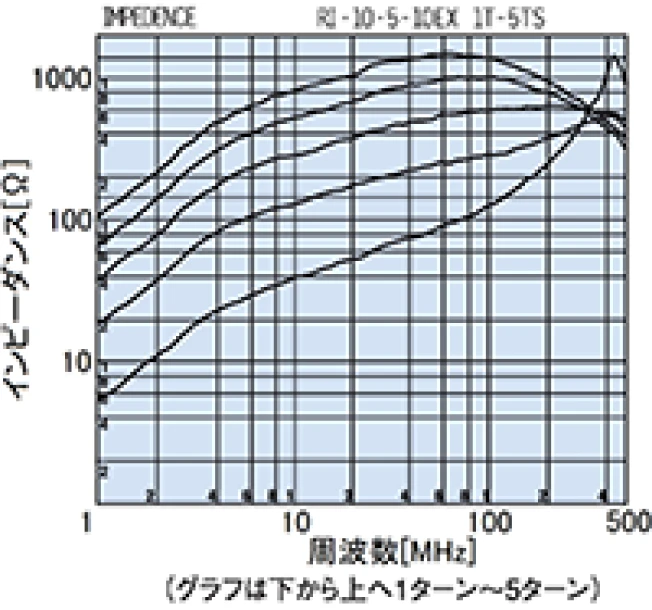

インピーダンス特性グラフ
特性グラフでは、カーソルを合わせたり、タップすることで、該当周波数におけるインピーダンスが表示されます。
また、グラフ上部の凡例をクリックやタップすることで、表示・非表示が切り替わります。
※特性グラフのインピーダンスは、保証値ではなく実測値です。
