FLEXON® 13.56MHz帯RFID用シート FX-LWシリーズ
FLEXON®は森宮電機の登録商標です。

【13.56MHz帯RFIDの通信改善で効果を発揮】
FX-LWシリーズは13.56MHz帯でのRFID
（無線周波数識別）システムに於ける
『ICタグ金属貼付』や『ICタグ及びリーダー
ライターの通信感度向上』に効果を発揮
します。
特　徴
1. 13.56MHz帯にて交信を補助する特性
(μ')が高く、磁気損失特性(μ'')が低い
ため金属等とＩＣタグとの干渉を防止
することができ、RFID用途に最適です。
2. 強磁性粉末とゴムバインダーの複合
素材で構成され、屈曲面にも貼付
できます。
3. 加工性に優れ、ご指定寸法への加工
も承ります。
カタログダンロード


【13.56MHｚ帯RFID】金属等がＩＣタグの交信に悪影響を及ぼす理由
磁界を用いてリーダーライターと情報を
やり取りする13.56MHzRFIDの弱点は、
ICタグに近接して金属等の導電体が
あると反応しなくなる事があります。
Fig.対策前
例えばスチール家具への貼付や携帯
電話に組込んでICタグを読取りさせる
場合、リーダーライターから発せられた
交流の交信磁界が金属面を貫通した
際（下図①）、その金属面に「渦電流
(うずでんりゅう)」が発生します。
さらにこの渦電流が交信磁界と逆向き
の「反磁界」を発生（下図②）させて
交信磁界を打ち消し（下図③）、
近くにあるＩＣタグがリーダーライター
に全く反応しないなどの不都合が
生じます。

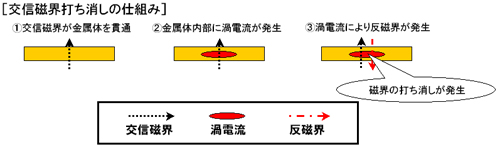

交信磁界打ち消しの仕組み


解決策としての磁性シートに求められる要件
このように、金属面の影響によって交信
磁界が打ち消されないためには、金属
面とICタグの間に
『透磁率μ'が高く交信磁界を引き寄せ』
『透磁率μ''が十分に低く交信磁界を
損失させない』
磁性体を介することで交信磁界をバイ
パスさせて、磁界が金属面を貫通しない
ようにすれば対策が可能です。
Fig.対策後
実際に対策品として使用するには
さらにICタグ用としての薄さと、必要
にして充分な物理的強度が要求
されます。
Fig.透磁率μ
本製品は上記要件に全て当て
はまるため、リーダーライターと
ICタグの交信改善に効果を発揮
します。

仕　様

品番 FX1105LW FX1110LW FX1120LW FX1130LW
 標準シート厚さ （mm） 0.05 0.1 0.2 0.3
 標準シート寸法 （mm） 200×300
 透磁率 μ' 55 （at 13.56MHz）
 推奨周波数帯域 13.56MHｚ (RFID)
 使用温度範囲 （℃） -30～+85
 表面抵抗率 （Ω/□） ＞1×106
 比重(g/cm3) 3.9
●在庫状況につきましては、お問い合わせください。
