home > 電磁波ノイズ対策製品 > FCAシリーズ

RoHS2 指令適合品
スリーブクランプコア FCAシリーズ(ラウンド型スリーブクランプコア)

特 徴
1. 丸ケーブルへの自己保持機構付き
です。
2. 束線の場合のケーブルへの固定は
バンド1本で可能です。(Fig.1)
3. ケーブルとの一体感を持つブラック
のラウンド形状カバーです。
4. 環境対応型で一体成型方式に比べ、
リサイクル分別容易です。
5. 品番末尾が W のタイプは電話回線接続
用ケーブルやACアダプターのケーブル
がコアカバー内で2ターン(コア4 個分
の効果)できる新機構のため、スマートな 外観とケーブルが緩まない利点があります。(Fig.2)
6. 一部の品番は外れにくいインナーロック
構造となっております。

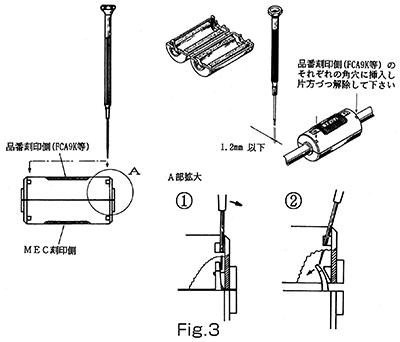

(ロック解除の仕方はFig.3参照)
7. コアボリュームが大きいため、静電気
イミュニティーにも効果的です。

樹脂ケース材質
PA66(ナイロン) UL94 V-0
色:ブラック

用 途
パソコン、ディスプレイ、OA機器、ゲーム機、
デジタル家電、医療機器、各種デジタル機器
の不要放射対策、伝導ノイズ対策、ノイズ
イミュニティー対策用
お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード



仕 様
品 番 寸 法 インピーダンス 1ターン (Ω) インピーダンス 2ターン (Ω) 適応ケーブル径
(mm)
ロック
タイプ
A B C D 25MHz 100MHz 25MHz 100MHz
 FCA3K 15.5 4.0 18.0 20.0 38 76 145 294 φ2.8〜4.0 インナー
 FCA4K 15.5 5.5 27.0 29.0 62 140 246 615 φ3.5〜5.0 インナー
 FCA5K 17.5 5.5 38.0 40.0 133 254 348 1081 φ4.8〜5.5 アウター
 FCA6K 20.5 7.0 38.0 40.0 106 245 429 1073 φ5.5〜7.0 インナー
 FCA8K 20.5 8.5 38.0 40.0 96 206 387 885 φ7.0〜8.5 アウター
 FCA9K 21.0 10.0 38.0 40.0 77 198 301 960 φ8.5〜10.0 インナー
 FCA13K 24.0 13.0 38.0 40.0 83 157 320 620 φ12.0〜13.0 インナー
 FCA6KW
(2ターン用)
20.5 7.0 38.0 40.0 - - 378.1 832.7 φ5.5〜7.0 インナー
 FCA8KW
(2ターン用)
20.5 8.5 38.0 40.0 - - 378.3 833.6 φ7.0〜8.5 アウター
●適応ケーブル径は目安であり、被覆材の硬度によっては使用できない場合もありますので
ご確認の上ご使用ください。
●在庫状況につきましては、お問い合わせください。(FCA6KW、FCA8KWのみ受注生産品)
