EMIシールディングガスケット材
 シンメトリカル スロット シールディング
| 1. |
低い圧縮力でシールド効果が得られる、半円形状のフィンガーです。 |
| 2. |
粘着テープ付きとナイロンリベット付きトラック複合品があります。 |
| 3. |
断面形状が対称の半円形状であるため、スライドを伴う装置にも適します。 |
シールド効果
|
： |
＞102dB
（平面波、at 100MHz
MIL-STD-285）
|
|
|
| (1) |
ガスケット本体 |
： |
高品質ベリリウム銅 |
| (2) |
接着テープ |
： |
剥離紙付き両面粘着テープ |
| (3) |
リベット |
： |
ナイロン66 |

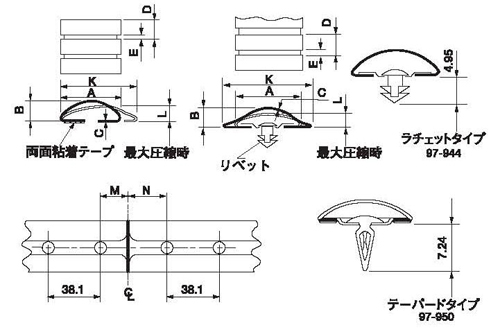

| 仕 様 |
|
粘着テープタイプ
|
 |
| 品番 |
寸法(mm) |
定尺の
山数 |
| A |
B |
C |
D |
E |
K |
L |
| 97-951 |
15.8 |
5.6 |
0.10 |
9.53 |
0.76 |
19.3 |
2.5 |
40 |
| 97-954 |
11.4 |
3.6 |
0.08 |
6.35 |
0.56 |
13.0 |
1.78 |
60 |
| 97-957 |
8.9 |
2.8 |
0.08 |
4.75 |
0.46 |
9.6 |
1.4 |
80 |
|
|
|
リベットマウントタイプ
|
|
| 品番 |
寸法(mm) |
定尺の
山数 |
| A |
B |
C |
D |
E |
K |
L |
M |
N |
| 97-952 |
15.8 |
5.6 |
0.10 |
9.53 |
0.76 |
19.3 |
2.5 |
14.2 |
23.9 |
40 |
| 97-955 |
11.4 |
3.6 |
0.08 |
6.35 |
0.56 |
13.0 |
1.8 |
16.0 |
22.4 |
60 |
| 97-958 |
8.9 |
2.8 |
0.08 |
4.75 |
0.46 |
9.6 |
1.8 |
16.8 |
21.3 |
80 |
|
|
| ※在庫状況につきましては、お問合せください。 |
|
|
|
