NKSクランプ

スナップ部で、ワイヤーを確実に固定。耐衝撃性、耐熱性、耐薬品性に優れており、高温、油汚れ、振動箇所に最適です。
パネル、シャーシへの取り付けは、φ6.4mmの穴に差し込むだけのワンタッチで行えます。
取り付け板厚は0.5mm〜3.2mmまで対応します。

材質:ナイロン66

    難燃性UL94V-Z

色:グレー


お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード

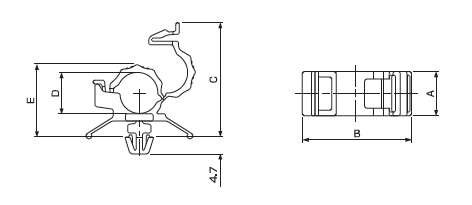

単位:mm
品 番 寸法(mm)

取付板厚

t

取付穴径

φ

梱包単位
A B C D E 束線径 φ
DKS-5G 8.0 24.0 22.3 7.0 14.6 6.2 0.5〜3.2 6.4±0.1 100
DKS-7G 10.0 25.0 23.5 8.0 15.8 7.2
DKS-10G 12.0 29.0 30.8 11.3 19.6 10.5
DKS-13G 14.0 33..0 37.3 15.6 24.1 14.5
DKS-16G 16.0 37.0 44.8 18.5 27.8 18.0
DKS-20G 18.0 40.0 48.8 21.5 31.6 20.5
