home > 製品情報 配線資材 > マークバンド

マークバンド VS・S・Nタイプ

信頼性の高い恒久性マーカであるとともに、特殊インクにより鮮明な文字を表示しています。
特殊工具を使用することにより簡単に装着できます。
電力など安定した高品質要求分野に最適です。
受注生産品(納期に関しましては別途お問い合わせ下さい。)

マーク種別 数字(0〜9) 文字(A〜Z) 特殊記号(+,-) カラーバンド 数字・文字無し


難燃性UL94V-2取得材料使用
材質:ナイロン66 色:白(標準)

お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード

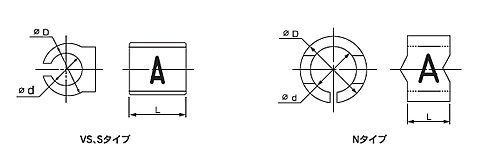

品 番 寸 法 (mm) 挿入棒色 電線外径
サイズ
参考 電線
サイズmm2
梱包
単位
L 内径d 外径D
VS-1 2.5 0.9 1.7 ダークレッド 0.95〜1.3 - 300ケ/袋
(10本)
VS-2 2.3 1.3 2.1  グレー 1.35〜1.85 -
S-1 3 1.8 2.8 スカイブルー 1.9 〜2.2 0.5
N-0 2.4 3.4 グリーン 2.5 〜2.8 0.75/ 0.9
N-1 2.7 3.9 レッド 2.8 〜3.4 0.9/1.25
N-2 2.9 4.6 ブルー 3.4 〜4.6 2.0/ 3.5
N-2.5 3.7 5.1 ブラウン 3.9 〜4.5 3.3
N-3 4.4 5.8 イエロー 4.6 〜5.9 5.5
※N-2.5はUL電線AWG#12サイズ用特殊品です。(ノーマークです。)
※カラーバンドの色は 赤・青・黄・緑・黒・白の6種類です。
(VSタイプ、Sタイプ、Nタイプ)



マークバンド Lタイプ

マーク種別 数字(0〜9) 文字(A〜Z) 特殊記号(+,-)

受注生産品

(納期に関しまして別途お問い合わせ下さい)


難燃性UL94V-2
材質:ナイロン66 色:白







品 番 寸 法(mm) 電線外径
サイズmm
参考電線
サイズmm2
梱包
単位
L d(内径) D(外径)
L-1 5.0 5.7 7.3 6.0〜 7.6 8.0/14.0 50ケ
/袋(10本)
L-3 6.0 8.8 10.6 9.2〜10.5 22.0/30.0
L-5 7.0 11.0 13.0 11.5〜13.0 38.0/50.0
L-7 8.0 15.0 17.2 15.5〜17.0 80.0/100.0

お問合わせはこちらから 本社03-3854-2031 厚木営業所046-221-7641 メールはこちらinfo@morimiya.co.jp
