home > 製品情報 配線資材 > パチップル

パチップル
PAシリーズ


各種電子、電気機器等の配線やケーブル用の固定具です。
弾力性にすぐれた独自の内バネにより、電線等をしっかり押さえます。
両面接着テープがドライエッジタイプのため、はくり紙が簡単にとれます。

<材質> ナイロン6:UL94V-2
<色記号> ナチュラル(N)、黒(B)
※耐熱性両面接着テープ付き受注生産品です。詳細はお問い合わせください。
(テープ使用温度範囲 -30℃〜200℃)
お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード

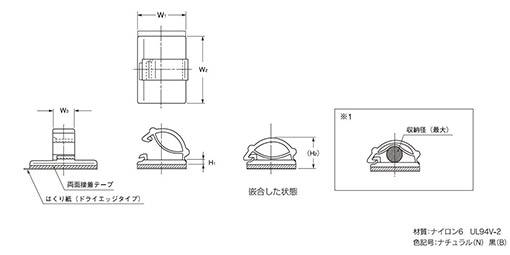

■パチップル PAシリーズサイズ表

品 番 寸法(mm) 包装単位
(個)
部品番号 W1 W2 W3 H1 (H2)
PA-10 φ2.1 10.0 19.6 6.0 1.4 5.6 500
PA-20 φ4.5 19.6 19.6 6.0 1.4 8.5
PA-30 φ8.0 21.6 19.6 8.0 2.2 13.1 200





パチップル
PLシリーズ


パッチプルPAシリーズのレッグタイプです。
ワンタッチでシャーシに固定できます。

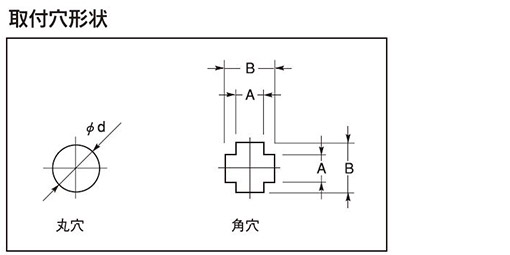

取付穴は、丸穴と角穴が選択出来、角穴を使用することで、安定した方向付けができます。

<材質> ナイロン6:UL94V-2

<色記号> ナチュラル(N)、黒(B)

UL1565規格認定品 E191920

CAT-NO・PL-10・・・定格80℃

PL-20,-30・・・定格65℃

お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード

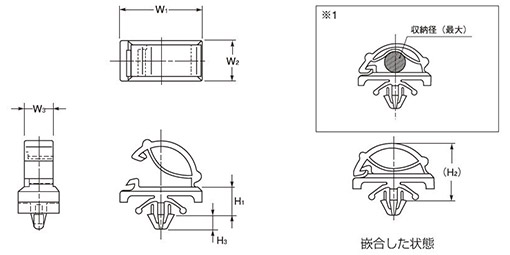

■パチップル PLシリーズサイズ表

品 番 寸法(mm) 包装単位
(個)
部品番号 W1 W2 W3 H1 H2 (H3)
PL-10 φ2.1 13.4 8.0 6.0 5.1 7.9 3.0 500
PL-20 φ4.5 16.2 8.0 6.0 5.2 11.1 3.0
PL-30 φ8.0 21.4 10.0 8.0 5.3 15.2 5.0 200




お問合わせはこちらから 本社03-3854-2031 厚木営業所046-221-7641 メールはこちらinfo@morimiya.co.jp
