ケーブルタイ(SKバインダー)Mシリーズ

ストッパー付け根に設けられたスリットがかん合からの締めつけ工程でストッパーの抵抗を少なくし軽快なかん合により高い作業性を実現します。

締めつけ後、反力が加わるとストッパーがスリット側に起きる事で、ラチェットとの深い噛み合い角度をつくり、反力や振動に対する信頼性の高い応力を生み出します。


UL規格認定品:E72417
US MIL S-23190D、M-20693B規格準拠
お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード




Mシリ−ズ(標準タイプ)

品質/
材質・
グレード
ナイロン66 標準
グレード
SKB-85mm SKB-80M SKB-1M SKB-1.5M SKB-2M SKB-2.2M
耐熱 耐侯
グレード
C
SKB-85mmC SKB-80MC SKB-1MC SKB-2MC SKB-2.2MC
耐熱
グレード
H
SKB-85mmH SKB-80MH SKB-1MH SKB-2MH
難燃
グレード
D
SKB-80MD SKB-1MD SKB-2MD
ナイロン46 耐熱(エージングタイプ)
グレード
Z
SKB-80MZ SKB-1MZ SKB-1.5MZ SKB-2MZ
ループ引張強度
規定値 (kgf)
10.0 9.03 12.01 12.0 20.04 20.0

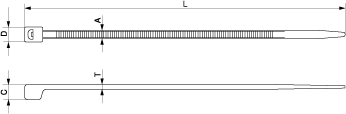

寸法(mm) L 85 80 100 145 145 200
A 2.2 1.9 2.5 2.5 3.4 3.4
C 3.8 3.5 4.2 4.0 5.0 5.0
D 3.9 3.6 4.4 4.4 6.0 6.0
T 1.0 1.0 1.15 1.2 1.2 1.2

最大結束径
(mm)φ

18 18 21 35 37 58
梱包単位 1000 1000 1000 1000 1000 100

品質/
材質・
グレード
ナイロン66 標準
グレード
SKB-2.5M SKB-2.8M SKB-3M SKB-3.5M SKB-4M SKB-5M
耐熱 耐侯
グレード
C
SKB-3MC SKB-3.5MC SKB-4MC SKB-5MC
耐熱
グレード
H
SKB-3MH SKB-4MH SKB-5MH
難燃
グレード
D
SKB-3MD SKB-4MD SKB-5MD
ナイロン46 耐熱(エージングタイプ)
グレード
Z
SKB-3MZ SKB-3.5HZ※5 SKB-4MZ SKB-5MZ
ループ引張強度
規定値 (kgf)
20.0 12.0 30.02 42.0 32.06 55.07
寸法(mm) L 275 282 185 250 365 365
A 3.4 2.6 4.5 4.8 5.0 7.8
C 4.8 4.0 5.5 5.0 5.6 7.5
D 6.1 4.4 7.6 8.8 8.0 12.0
T 1.2 1.3 1.3 1.5 1.3 2.0

最大結束径
(mm)φ

70 75 50 70 100 100
梱包単位 100 100 1000 100 100 100

※1 SKB-1MDは10kgf
※2 SKB-3MDは24kgf

※3 SKB-80MDは7kgf

※4 SKB-2MDは16kgf

※5 露出・耐候タイプもあります。

※6 SKB-4MDは26kgf

※7 SKB-5MDは44kgf
