home > 製品情報 配線資材 > ロッキングワイヤーサドル

ロッキングワイヤーサドル
LWSシリーズ


優れた耐衝撃性と耐薬品性。
ワンタッチでワイヤーの保持、追加が可能です。
逆ヒンジ形状によりクランプする際の、電線の噛み込みがありません。
幅広い取付板厚に対応が可能です。
束線径に応じた全8タイプ
冬場の低温低湿環境下において、割れにくい素材を使用

<材質> ナイロン66:UL94V-0(難燃性)

<色> ナチュラル(白)

      UL1565(LWSD-3525Zを除く)

※LWSD-3525Zは受注生産品

(ご発注ロットは別途お問い合わせ下さい。)

お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード




■パチップル PLシリーズサイズ表

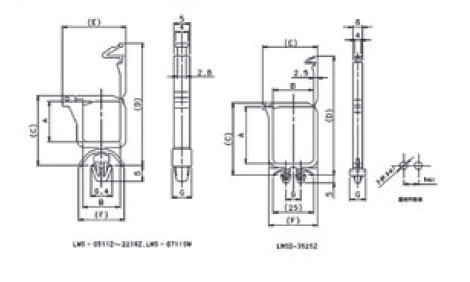

品 番 寸法(mm) 包装単位
(個)
A B (C) (D) (E) (F) (G) (t) (φ)
LWS-0511Z 5.2 11.5 14.5 30.6 19.6

14.0

6.0 0.5〜3.2 4.8±0.1 500
LWS-0711Z 7.2 16.5 32.6
LWS-1211Z 12.4 21.7 37.8
LWS-2111Z 21.5 31.2 47.1 19.8
LWS-1316Z 13.2 16.0 22.9 43.2 24.3
LWS-2218Z 22.7 18.0 32.4 54.8 26.3
LWS-3525Z 35.5 25.0 45.2 73.7 33.8 25.0 10.0 0.8〜1.6 上図参照 受注品
LWS-0711SW 7.2 11.5 16.5 31.0 18.3 9.8 8.5 1.0〜2.0 4.8 +0.2 500
-0.1
