スパイラルチューブ

電線ハーネスの結束と保護の機能を持つ、活用範囲の広いチューブです。
ラップをひねりながら巻くことにより、簡単に装着することができます。
導線、分岐が自在に行えるとともに、結束状態での折り曲げも可能。フレキシブルな作業が行えます。

ポリエチレン(SE)・ナイロン(SA)・フッ素樹脂 ETFE(STF) 製と材質の種類も豊富で、用途に応じた最適のものが選択できます。是非お問い合せ下さい。

カタログダンロード



SEシリーズ(材質:ポリエチレン製)

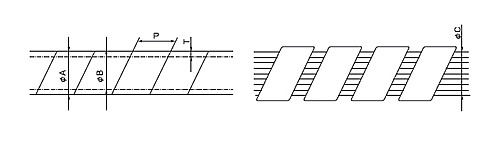

品 番 寸 法(mm) 梱包単位
φA φB T P φC 1巻の長さ(m) ケース入数
SE-04 4.2 2.6 0.8 6.0 3〜8 100 100m×9
SE-06 6.0 4.0 1.0 8.0 4〜12
SE-08 8.0 6.0 10.0 6〜18 100m×5
SE-11 11.0 8.0 1.5 12.0 8〜25 50 50m×5
SE-12 12.0 9.0 9〜28
SE-13 13.0 10.0 10〜30
SE-15 15.0 12.0 15.0 12〜36 50m×4
SE-18 18.0 15.0 20.0 15〜45
SE-24 24.0 20.0 2.0 22.0 20〜60 25 25m×4
SE-29 29.0 25.0 28.0 25〜75
※材質:ナイロン(SA)・フッ素樹脂(STF)製は外径Aが多少異なります。是非お問い合せ下さい。
