サーキットボード・スペーサー

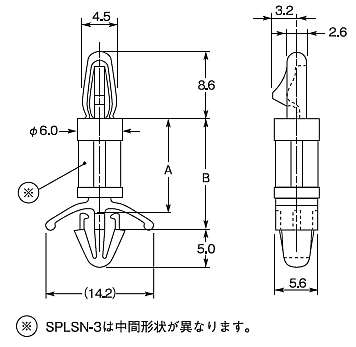

SPLSN/SPSNシリーズ


シャーシとP.C.ボードを一定の間隔に固定するスペーサーです。
P.C.ボードの取付作業性に優れています
P.C.ボードの取り外しが簡単です。

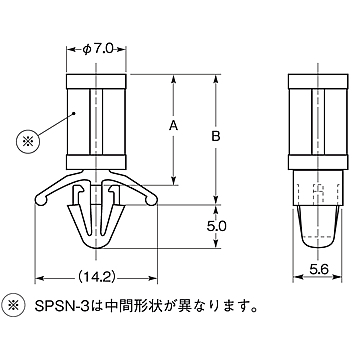

SPSN-3搭載部品の重量によるP.C.ボードのソリを防ぐ為のスペーサーです。
SPSN-3は、中間形状が異なります。

<材質>
ナイロン66
<色>
UL94V-2:ナチュラル
UL94V-0:白
お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード

■サーキットボード・スペーサー SPLSNシリーズ サイズ表



品 番 寸 法(mm) 梱包
単位
(個)
A

B

取付穴 適用板厚
UL94V-2 UL94V-0 P.C.B

シャーシ

P.C.B

シャーシ

SPLSN-3 SPLSN-3U

4.9

7.1 φ4.0

φ4.8

0.8

1.6
0.5

2.0

500



SPLSN-4 SPLSN-4U 6.2 8.4
SPLSN-6 SPLSN-6U 9.4 11.6
SPLSN-7 SPLSN-7U 11.0 13.2
SPLSN-8 SPLSN-8U 12.5 14.7
SPLSN-10 SPLSN-10U 15.7 17.9
SPLSN-12 SPLSN-12U 18.9 21.1
SPLSN-14 SPLSN-14U 22.0 24.2
SPLSN-16 SPLSN-16U 25.1 27.3
SPLSN-18 SPLSN-18U 28.3 30.5
SPLSN-20 SPLSN-20U 31.5 33.7
SPLSN-22 SPLSN-2U2 34.6 36.8

■サーキットボード・スペーサー SPSNシリーズ サイズ表



品 番 寸 法(mm) 梱包
単位
(個)
A

B

取付穴 適用板厚
UL94V-2 UL94V-0

シャーシ

シャーシ

SPSN-3 SPSN-3U

4.9

7.1

φ4.8

0.5

2.0

500

SPSN-4 SPSN-4U 6.2 8.4
SPSN-6 SPSN-6U 9.4 11.6
SPSN-7 SPSN-7U 11.0 13.2
SPSN-8 SPSN-8U 12.5 14.7
SPSN-10 SPSN-10U 15.7 17.9

品 番 寸 法(mm) 梱包
単位
(個)
A

B

取付穴 適用板厚
UL94V-2 UL94V-0

シャーシ

シャーシ

SPSN-12

SPSN-12U

18.9 21.1

φ4.8

0.5

2.0

500

SPSN-14 SPSN-14U 22.0 24.2
SPSN-16 SPSN-16U 25.1 27.3
SPSN-18 SPSN-18U 28.3 30.5
SPSN-20 SPSN-20U 31.5 33.7
SPSN-22 SPSN-22U 34.6 36.8





サーキットボード・スペーサー
RSPLS/RSPSシリーズ


シャーシ裏側より、ワンタッチで固定できるスペーサーです。
シャーシ裏側への突出量が少ない省スペースタイプです。

RSPLSシリーズ

搭載部品の重量によるP.C.ボードのソリを防ぐスペーサーです。


<材質>
ナイロン66
<色>
UL94V-2:ナチュラル
UL94V-0:白
お問合わせ 本社03-3854-2031 厚木営業所045-221-7641

※RSPLS-5.-6,RSPS-5.-6は中間形状が異なります。


■サーキットボード・スペーサー RSPLSシリーズ サイズ表



品 番 寸 法(mm) 梱包
単位
(個)
A

φD

取付穴 適用板厚
UL94V-2 UL94V-0 P.C.B

シャーシ

P.C.B

シャーシ

RSPLS-5 RSPLS-5U 5.0 5.0 φ4.0

φ5.5

1.6 0.5

1.0

500



RSPLS-6 RSPLS-6U 6.0
RSPLS-8 RSPLS-8U 8.0
RSPLS-10 RSPLS-10U 10.0
RSPLS-12 RSPLS-12U 12.0
RSPLS-14 RSPLS-14U 14.0
RSPLS-16 RSPLS-16U 16.0
RSPLS-18 RSPLS-18U 18.0
RSPLS-4M RSPLS-4MU

6.2

4.6

φ3.2 φ4.8
RSPLS-8M RSPLS-8MU

12.8



■サーキットボード・スペーサー RSPSNシリーズ サイズ表



品 番 寸 法(mm) 梱包
単位
(個)
UL94V-2 UL94V-0 A

取付穴

適用板厚
RSPLS-5 RSPLS-5U 5.0

φ5.5

0.5〜1.0

500

RSPLS-6 RSPLS-6U 6.0
RSPLS-8 RSPLS-8U 8.0
RSPLS-10 RSPLS-10U 10.0
RSPLS-12 RSPLS-12U 12.0
RSPLS-14 RSPLS-14U 14.0
RSPLS-16 RSPLS-16U 16.0
RSPLS-18 RSPLS-18U 18.0
