home > 製品情報 配線資材 > ワンタッチスリーブ/コネクトスリーブ

ワンタッチスリーブ
OS/OFシリーズ


S
平型端子、旗型端子用の絶縁スリーブです。
端子を電線に圧着したあとで装着するタイプです。
タブショルダー逃げが付いていますので、タブへの装着が確実です。
電線口からのゴミ侵入を防ぐ効果があります。

<材質>
ナイロン6:UL94V-2
ナイロン66:UL94V-0

<色>
UL94V-2:ナチュラル
UL94V-0:白

(OS-110,OS-187,OS-250は常備品として 赤・青もあります。)

(OF-187,OF250は常備品として赤・青もあります。)

お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード

■ワンタッチスリーブ OFシリーズサイズ表

品 番 適用端子 寸法(mm) Cat_No.
UL94V-2 UL94V-0 適用電線 端子圧着部 φd W0 W1 W2 W3 W4 H (L) 94V-2 94V-0
OF-187 OF-187U 旗型187シリーズ φ3.6以下 3.6以下 3.6 6.4 3.0 7.9 4.5 13.5 5.4 15.5 61A 61AU
OF-187N OF-187NU 旗型187シリーズ φ3.4以下 3.4以下 3.4 6.4 3.0 7.9 4.5 13.5 5.4 14.6 61A 61AU
OF-205 OF-205U 旗型205シリーズ φ4.0以下 4.0以下 4.0 7.0 3.2 8.7 4.7 15.0 5.8 15.5 60A 60AU
OF-250 OF-250U 旗型250シリーズ φ3.9以下 4.6以下 3.9 8.8 3.9 10.3 5.1 16.0 6.0 18.0 60A 60AU
OF-250S OF-250SU 旗型250シリーズ φ5.0以下 6.6以下 5.0 8.8 5.0 10.2 6.4 16.9 7.2 17.8 62 62U


■ワンタッチスリーブ OSシリーズサイズ表

品 番 適用端子 寸法(mm) Cat_No.
UL94V-2 UL94V-0 適用電線 端子圧着部 φd W0 W1 W2 W3 W4 H (L) 94V-2 94V-0
OS-110 OS-110U 平型110シリーズ φ3.0以下 3.0以下 3.0 4.1 2.3 6.0 3.9 8.0 4.6 22.3 52A 52AU
OS-187 OS-187U 平型187シリーズ φ3.6以下 3.6以下 3.6 6.1 2.6 7.5 3.9 8.8 5.2 21.9 51A 51AU
OS-205 OS-205U 平型205シリーズ φ3.6以下 3.6以下 3.6 6.8 2.9 8.5 4.4 8.8 5.2 24.6 51A 51AU
OS-250 OS-250U 平型250シリーズ φ4.1以下 4.1以下 4.1 8.0 3.4 9.3 4.7 9.8 5.6 26.0 50B 50BU




コネクトスリーブ
φ5用/110用/187用/205用/250用/00用


シュアープラグとそのリセプタクル、平型、旗型接続端子用の絶縁スリーブです。

<材質>
軟質PVC
標準材:SS108
UL規格認定材(E58538)
・SS107UFTT
<色>
SS108:透明(09)
SS107UFTT:青透明(23)
お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード

■コネクトスリーブ 分類表

品番
22□□□□

コネクトスリーブ丸型(シェアープラグ用)

21□□□□

コネクトスリーブ丸型(同上リセプタクル用)

23□□□□

コネクトスリーブ平型(平型リセプタクル用)

24□□□□

コネクトスリーブ旗型(旗型リセプタクル用)

25□□□□

コネクトスリーブ後入式(旗型リセプタクル用)

■コネクトスリーブ サイズ表

品番 寸法(mm) 照合番号 包装単位
(個)
φd1 φd2 1±1 2 3±1 (L) W1 W2
  234015 1.5 3.0 5 2.5 15.5 23 4.0 2.0 0.9 S16 1.000
234016 1.6 2.8 3 2.5 12.5 18 4.0 2.1 0.9 S17
  234018 1.8 3.3 5 2.5 13.5 21 4.0 2.1 0.9 S18
  234020 2.0 3.5 5 2.5 15.5 23 4.0 2.0 0.9 S19
  234025 2.5 3.5 5 2.5 15.5 23 4.0 2.0 0.9 S20
  234028 2.8 4.3 5 2.5 13.5 21 4.0 2.1 0.9 S21
  234030 3.0 3.8 5 2.5 15.5 23 4.0 2.0 0.9 S22
  234035 3.5 4.5 5 2.5 15.5 23 4.0 2.0 0.9 S23

■コネクトスリーブ サイズ表1

品番 寸法(mm) 照合番号 包装単位
(個)
φd1 φd2 (φd3) 1±1 2 3±1 (L)
224222 2.2 4.5 5 7 2.5 4.5 14 0.9 S1 1.000
  224225 2.5 4.0 5 6 2.5 4.5 13 0.9 S2
  224228 2.8 4.5 5 7 2.5 4.5 14 0.9 S3
  224230 3.0 4.0 5 6 2.5 4.5 13 0.9 S4
  224232 3.2 4.5 5 7 2.5 4.5 14 0.9 S5
  224235 3.5 4.5 5 6 2.5 4.5 14 0.9 S6
  224240 4.0 4.5 5 6 2.5 4.5 13 0.9 S7

■コネクトスリーブ サイズ表2

品番 寸法(mm) 照合番号 包装単位
(個)
φd1 φd2 φd3 1±1 2 3±1 (L)
  215025 2.5 4.5 5.0 6 2.5 24.5 33 1.0 S9 1.000
215028 2.8 4.5 5.0 6 2.5 24.5 33 1.0 S10
  215030 3.0 4.5 5.0 6 2.5 24.5 33 1.0 S11
  215032 3.2 4.5 5.0 7 2.5 24.5 34 1.0 S12
  215035 3.5 4.5 5.0 6 2.5 24.5 33 1.0 S9
  215040 4.0 4.5 5.0 6 2.5 24.5 33 1.0 S14

■コネクトスリーブ サイズ表3

品番 寸法(mm) 照合番号 包装単位
(個)
φd1 φd2 1±1 2 3±1 (L) W1 W2
  234015 1.5 3.0 5 2.5 15.5 23 4.0 2.0 0.9 S16 1.000
234016 1.6 2.8 3 2.5 12.5 18 4.0 2.1 0.9 S17
  234018 1.8 3.3 5 2.5 13.5 21 4.0 2.1 0.9 S18
  234020 2.0 3.5 5 2.5 15.5 23 4.0 2.0 0.9 S19
  234025 2.5 3.5 5 2.5 15.5 23 4.0 2.0 0.9 S20
  234028 2.8 4.3 5 2.5 13.5 21 4.0 2.1 0.9 S21
  234030 3.0 3.8 5 2.5 15.5 23 4.0 2.0 0.9 S22
  234035 3.5 4.5 5 2.5 15.5 23 4.0 2.0 0.9 S23

■コネクトスリーブ サイズ表4

品番 寸法(mm) 照合番号 包装単位
(個)
φd1 φd2 1±1 2 3±1 (L) W1 W2
  235815 1.5 3.0 5 3.0 15.0 23 5.8 2.2 0.9 S26 1.000
235818 1.8 3.3 3 2.5 15.5 23 5.8 2.2 0.9 S27
  235820 2.0 3.5 5 2.5 15.5 23 5.8 2.2 0.9 S28
  235822 2.2 3.7 5 2.5 15.5 23 5.8 2.2 0.9 S29
  235825 2.5 3.5 5 2.5 15.5 23 5.8 2.2 0.9 S30
  235830 3.0 4.0 5 2.5 15.5 23 5.8 2.2 0.9 S31
  235835 3.5 4.5 5 3.0 15.0 23 5.8 2.2 0.9 S32
  235840 4.0 5.0 5 3.0 15.0 23 5.8 2.2 0.9 S33
  235845 4.5 5.5 5 3.0 15.0 23 5.8 2.2 0.9 S34

■コネクトスリーブ サイズ表5

品番 寸法(mm) 照合番号 包装単位
(個)
φd1 φd2 1±1 2 3±1 (L) W1 W2
  236520 2.0 3.5 5 3.0 16 24 6.5 3.0 0.9 S36 1.000
  236525 2.5 3.5 5 3.0 16 24 6.5 3.0 0.9 S37
  236530 3.0 4.0 5 3.0 16 24 6.5 3.0 0.9 S38
  236535 3.5 4.5 5 3.0 16 24 6.5 3.0 0.9 S39
  236540 4.0 5.0 5 3.0 16 24 6.5 3.0 0.9 S40
236548 4.8 6.0 5 3.0 16 24 6.5 3.0 0.9 S41

■コネクトスリーブ サイズ表6

品番 寸法(mm) 照合番号 包装単位
(個)
φd1 φd2 1±1 2 3±1 (L) W1 W2
  238020 2.0 3.2 5 3.0 16.0 24.0 8.0 3.5 1.0 S43 1.000
  238025 2.5 4.5 5 3.0 16.0 24.0 8.0 3.5 1.0 S44
  238030 3.0 4.5 5 3.5 15.5 24.0 8.0 3.5 1.0 S45
  238032 3.2 4.7 5 2.5 16.5 24.0 8.0 3.5 1.0 S46
  238035 3.5 4.5 5 3.0 16.0 24.0 8.0 3.5 1.0 S47
238038 3.8 5.3 5 2.5 17.5 25.0 8.0 3.5 1.0 S48
238040 4.0 5.0 5 3.0 16.5 24.5 8.0 3.5 1.0 S49
238048 4.8 6.3 5 2.5 17.5 25.0 8.0 3.5 1.0 S50
238060 6.0 7.5 5 2.5 19.5 27.0 8.0 3.5 1.0 S51

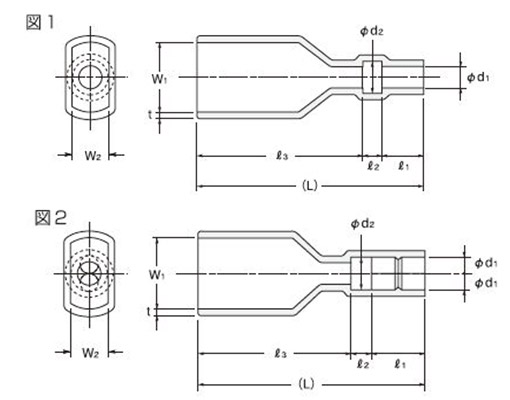

■コネクトスリーブ サイズ表7

品番 寸法(mm) 照合番号 包装単位
(個)
φd1 φd2 1±1 2 3±1 (L) W1 W2
  230032 3.2 4.5 5 2.5 28.0 35.5 11.6 5.6 1.2 1 S71 1.000
  230035 3.5 4.5 5 2.5 28.0 35.5 11.6 5.6 1.2 S72
  230025W 2.5 5.0 7 2.5 25.5 35.0 11.6 5.6 1.2 2 S73

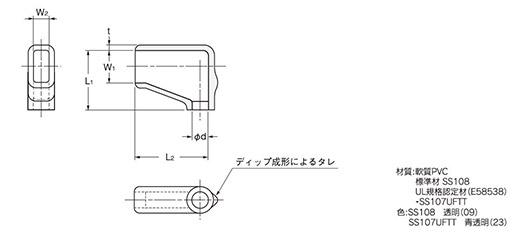

■コネクトスリーブ サイズ表8

型式 品番 寸法(mm) 照合番号 包装単位
(個)
φd1 L1±1 L2±1 W1 W2
  110用 244535 3.5 13.5 12.0 4.5 2.5 1.0 S53 1.000
  187用 246225 2.5 11.5 14.0 6.2 3.0 1.0 S54
246230 3.0 11.5 14.0 6.2 3.0 1.0 S55
246232 3.2 11.5 14.0 6.2 3.0 1.0 S56
  250用 248525 2.5 13.5 17.5 8.5 4.5 1.0 S61
248530 3.0 13.5 17.5 8.5 4.5 1.0 S62
248532 3.2 13.5 17.5 8.5 4.5 1.0 S63
248540 4.0 13.5 17.5 8.5 4.5 1.0 S64
248545 4.8 13.5 17.5 8.5 4.5 1.0 S65
248550 5.0 13.5 17.5 8.5 4.5 1.0 S66

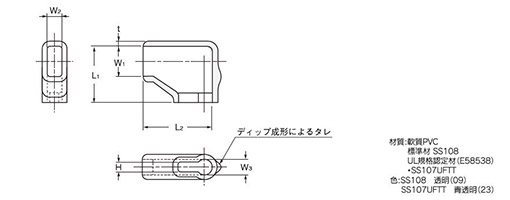

■コネクトスリーブ サイズ表9

型式 品番 寸法(mm) 照合番号 包装単位
(個)
L1±1 L2±1 W1 W2 W3 H
  187用 250187 11.5 13.0 5.0 2.9 3.2 2.0 1.0 S91 1.000
  205用 250205 12.5 14.0 5.5 3.2 3.2 2.0 1.0 S93
  250用 250250 14.0 16.5 6.5 3.5 3.2 2.0 1.0 S92



お問合わせはこちらから 本社03-3854-2031 厚木営業所046-221-7641 メールはこちらinfo@morimiya.co.jp
