プッシュリベット
P−タイプ


シャーシとシャーシをワンタッチでかしめるリベットです。
取付穴には、指で押すだけで簡単に挿入可能。効率的な作業が行えます。

<材質>
ナイロン6(PA6):UL94V-2
<色>
白(W)、黒(B)
お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード

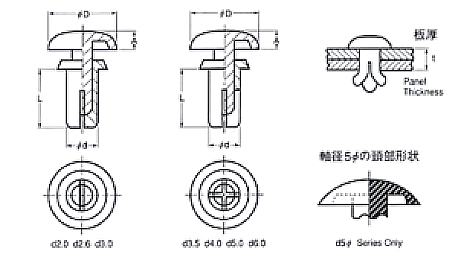

■プッシュリベットサイズ表



品 番

寸 法(mm) 抜去力
穴径φ

板厚t

φd

L

φD A
P2024 W・B 2.1 0.6〜1.2 2.0

2.4

4.2

1.2

29N以上
P2032 W・B 2.1 1.3〜2.0 2.0 3.2 4.2 1.2 29N以上
P2040 W・B 2.1 2.1〜2.8 2.0 4.0 4.2 1.2 29N以上
P2048 W・B 2.1 2.9〜3.6 2.0 4.8 4.2 1.2 29N以上
P2064 W・B 2.1 3.7〜4.4 2.0 6.4 4.2 1.2 29N以上
P2632 W・B 2.7 1.0〜2.0 2.6 3.2 5.0 1.4 49N以上
P2642 W・B 2.7 2.1〜3.0 2.6 4.2 5.0 1.4 49N以上
P2648 W・B 2.7 2.7〜3.6 2.6 4.8 5.0 1.4 49N以上
P2655 W・B 2.7 3.4〜4.3 2.6 5.5 5.0 1.4 49N以上
P3035 W・B 3.1 1.0〜2.0 3.0 3.5 6.4 1.6 78N以上
P3045 W・B 3.1 2.0〜3.0 3.0 4.5 6.4 1.6 78N以上
P3055 W・B 3.1 3.0〜4.0 3.0 5.5 6.4 1.6 78N以上
P3065 W・B 3.1 4.0〜5.0 3.0 6.5 6.4 1.6 78N以上
P3075 W・B 3.1 5.0〜6.0 3.0 7.5 6.4 1.6 78N以上
P3080 W・B 3.1 5.5〜6.5 3.0 8.0 6.4 1.6 78N以上
P3090 W・B 3.1 6.5〜7.5 3.0 9.0 6.4 1.6 78N以上
P3100 W・B 3.1 7.5〜8.5 3.0 10.0 6.4 1.6 78N以上
P3535 W・B 3.6 1.2〜2.1 3.5 3.5 6.4 1.6 118N以上
P3545 W・B 3.6 2.2〜3.1 3.5 4.5 6.4 1.6 118N以上
P3550 W・B 3.6 2.7〜3.6 3.5 5.0 6.4 1.6 118N以上
P3555 W・B 3.6 3.2〜4.1 3.5 5.5 6.4 1.6 118N以上



品 番

寸 法(mm) 抜去力
穴径φ

板厚t

φd

L

φD A
P3560 W・B 3.6 3.7〜4.6 3.5

6.0

6.4 1.6 118N以上
P3570 W・B 3.6 4.7〜5.6 3.5 7.0 6.4 1.6 118N以上
P3580 W・B 3.6 5.7〜6.6 3.5 8.0 6.4 1.6 118N以上
P4040 W・B 4.1 1.4〜2.4 4.0 4.0 8.0 1.8 196N以上
P4050 W・B 4.1 2.5〜3.5 4.0 5.0 8.0 1.8 196N以上
P4060 W・B 4.1 3.5〜4.5 4.0 6.0 8.0 1.8 196N以上
P4070 W・B 4.1 4.5〜5.5 4.0 7.0 8.0 1.8 196N以上
P4080 W・B 4.1 5.5〜6.5 4.0 8.0 8.0 1.8 196N以上
P4090 W・B 4.1 6.5〜7.5 4.0 9.0 8.0 1.8 196N以上
P4100 W・B 4.1 7.5〜8.5 4.0 10.0 8.0 1.8 196N以上
P4120 W・B 4.1 9.4〜10.5 4.0 12.0 8.0 1.8 196N以上
P5045 W・B 5.1 1.5〜2.5 5.0 4.5 9.0 2.2 245N以上
P5055 W・B 5.1 2.5〜3.5 5.0 5.5 9.0 2.2 245N以上
P5065 W・B 5.1 3.5〜4.5 5.0 6.5 9.0 2.2 245N以上
P5075 W・B 5.1 4.5〜5.5 5.0 7.5 9.0 2.2 245N以上
P5085 W・B 5.1 5.5〜6.5 5.0 8.5 9.0 2.2 245N以上
P5095 W・B 5.1 6.5〜7.5 5.0 9.5 9.0 2.2 245N以上
P5105 W・B 5.1 7.5〜8.5 5.0 10.5 9.0 2.2 245N以上
P6060 W・B 6.1 2.5〜4.0 6.0 6.0 12.0 2.5 294N以上
P6080 W・B 6.1 4.0〜5.5 6.0 8.0 12.0 3.0 294N以上
