TCVキャップ
TCVシリーズ


ビニル電線に圧着した端子の絶縁、色別表示に最適です。
カラーバリエーションは9色あります。

<材質>
軟質PVC
標準材:SS108
UL規格認定材(E58538)
・SS107UFTT(受注生産品)
・SS107UFTC(受注生産品)
<色>
SS108:赤(01)、白(02)、青(03)、黒(04)、黄(05)、緑(06)、茶(07)、灰(08)、透明(09)
お問合わせ 本社03-3854-2031 厚木営業所045-221-7641
カタログダンロード

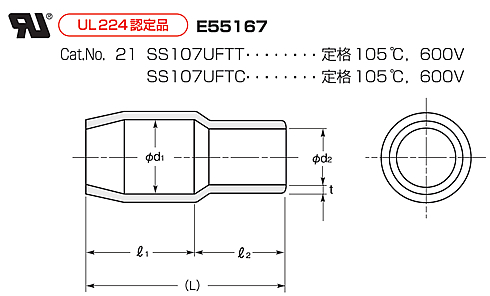

■TCVキャップ サイズ表

品 番

適用電線(mm)

寸法(mm) 包装単位
φd1 φd2 1 2 (L) t
TCV-10 0.3 3.1 2.0 6±0.7 7±0.7 13 0.6 1,000
TCV-12 0.5〜1.25 3.3 3.1 6±0.7 7±0.7 13 0.6 1,000
(100*10袋)
TCV-21 2.0 4.5 3.7 7±0.7 7±0.7 14 0.7
TCV-52 3.5 5.7 4.1 9±0.7 8±0.7 17 0.8
TCV-53 5.5 5.7 5.2 9±0.7 8±0.7 17 0.8
TCV-81 8.0 7.2 6.2 10±0.7 9±0.7 19 1.0
TCV-141 14 10.0 8.0 13±1.0 11±1.0 24 1.1 500
(100*5袋)
TCV-221 22 12.0 9.5 15±1.0 14±1.0 29 1.2 250
(100*5袋)
TCV-381 38 14.0 11.8 17±1.0 16±1.0 33 1.4
TCV-601 60 17.0 13.9 20±1.0 19±1.0 39 1.5
TCV-801 80 19.5 16.0 25±1.5 21±1.5 46 1.5 100
(20*5袋)
TCV-1001 100 22.0 18.0 30±1.5 24±1.5 54 1.7
TCV-1251 125 24.4 20.0 32±1.5 25±1.5 57 1.8
TCV-1501 150 24.4 22.0 34±1.5 31±1.5 65 1.8 50
(10*5袋)
TCV-2001 200 32.2 24.0 38±1.5 31±1.5 69 2.0
TCV-2501 250 37.5 26.5 42±1.5 33±1.5 75 2.0
TCV-3251 325 37.5 30.0 42±0.7 33±0.7 75 2.0
